دستهبندی: آی سی
وزن:1 گرم بر اساس ابعاد
نوع قطعه:آی سی رگولاتور ولتاژ
مدل:LM309H
ولتاژ خروجی:5 ولت
LM309H

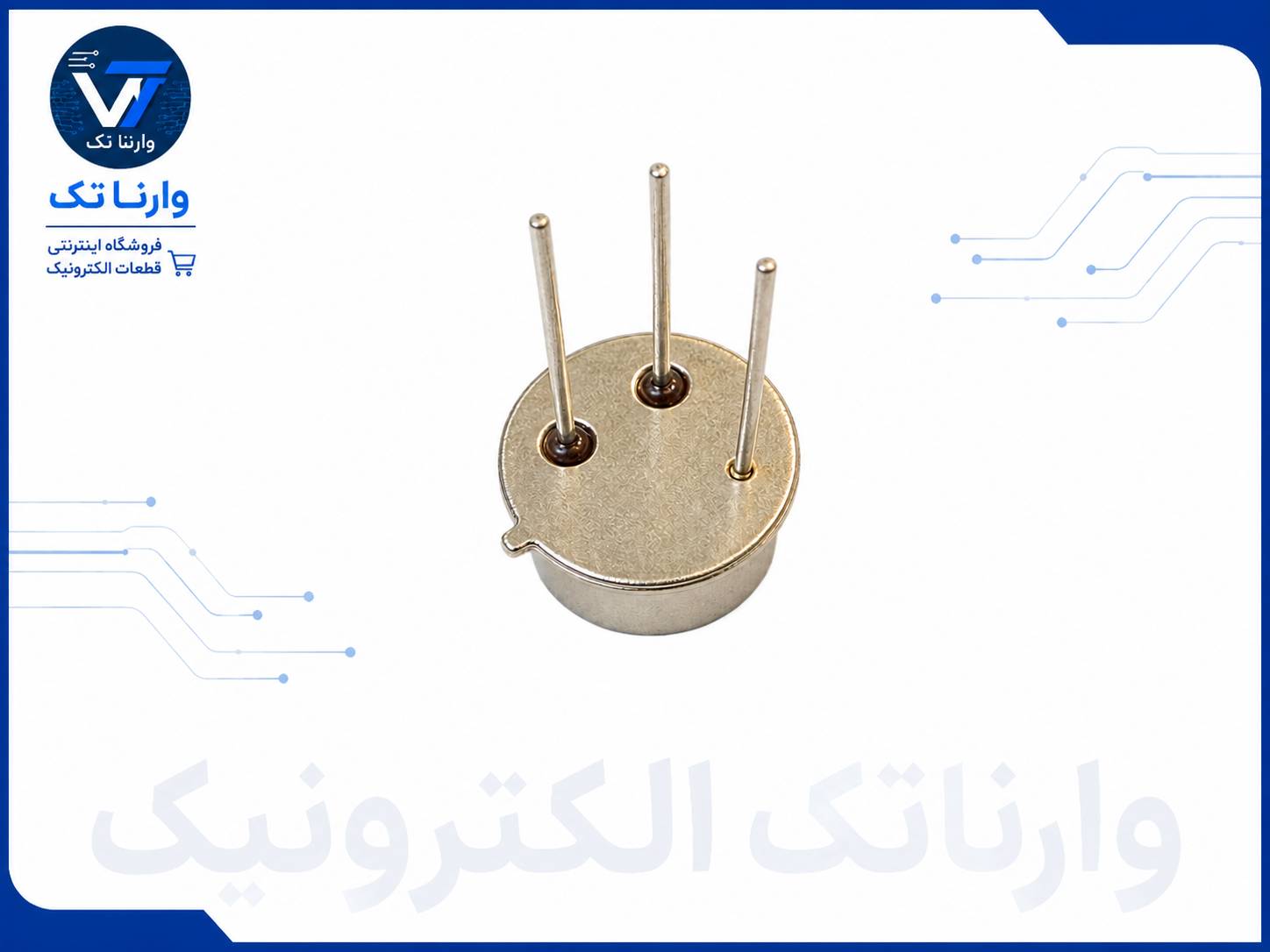

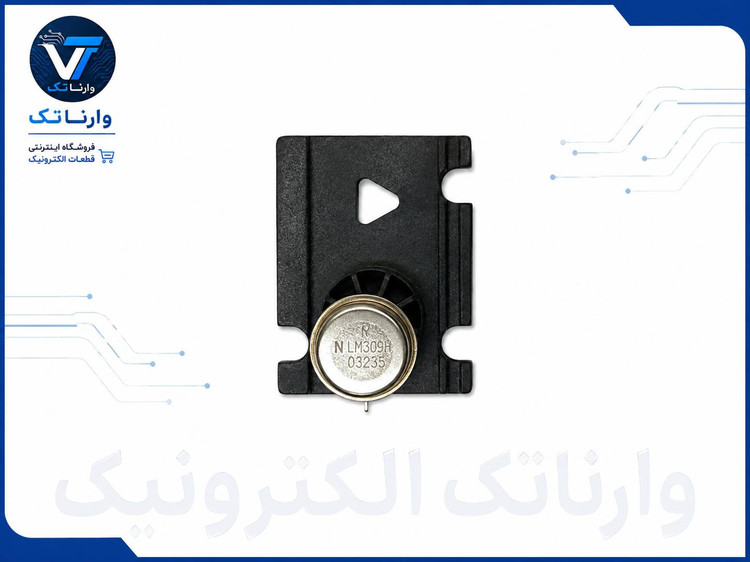

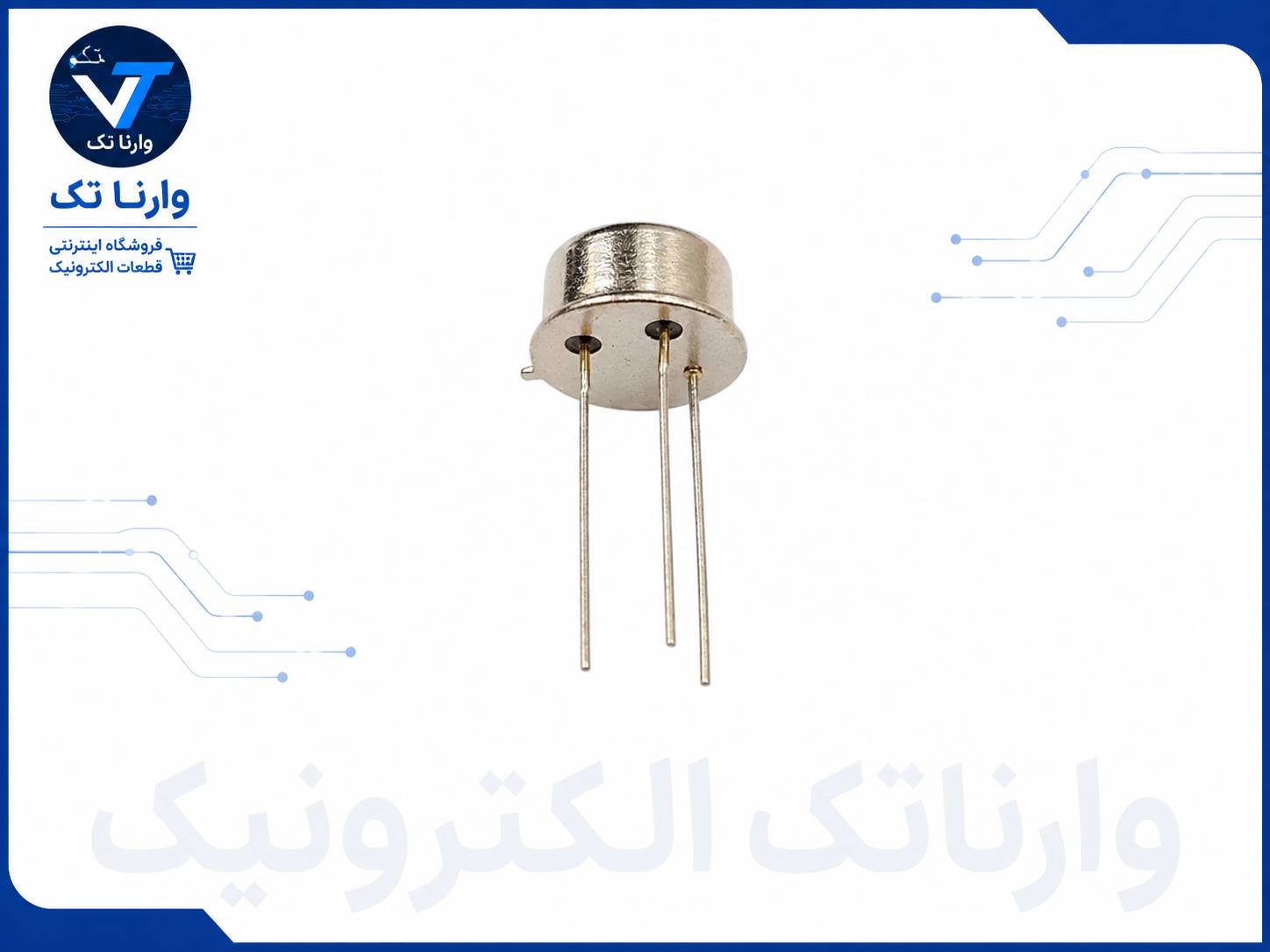

LM309H 5V Positive Voltage Regulator IC TO-39
شناسه کالا 1
مشخصات
وزن
1 گرم بر اساس ابعاد
نوع قطعه
آی سی رگولاتور ولتاژ
مدل
LM309H
ولتاژ خروجی
5 ولت
نوع خروجی
ثابت
جریان خروجی
تا 1 آمپر
نوع رگولاتور
مثبت خطی
پکیج
فلزی Metal Can
پکیج استاندارد
TO-39 / TO-CAN
تعداد پایه
3 پایه
دمای کاری
0 تا 125 درجه سانتیگراد
حفاظت
محدودکننده جریان و حفاظت حرارتی
کاربرد
تثبیت و تنظیم ولتاژ در مدارهای الکترونیکی
برند
National Semiconductor
وضعیت
اصلی / اورجینال
توضیحات
آی سی رگولاتور LM309H 5 ولت
آی سی LM309H یک رگولاتور خطی مثبت با ولتاژ خروجی ثابت 5 ولت است که برای ایجاد ولتاژ تغذیه پایدار در مدارهای الکترونیکی مورد استفاده قرار میگیرد. این قطعه در پکیج فلزی و هرمتیك TO-39 با سه پایه عرضه میشود و گزینهای مناسب برای پروژهها، تعمیرات و مدارهای الکترونیکی نیازمند تغذیه 5 ولت است.
رگولاتور LM309H دارای حفاظت داخلی در برابر اضافهبار حرارتی و محدودکننده جریان است و برای استفاده در مدارهای دیجیتال و کاربردهای عمومی تنظیم ولتاژ طراحی شده است. منابع فنی National Semiconductor و Texas Instruments این قطعه را بهعنوان رگولاتور 5 ولت معرفی کردهاند.
مشخصات فنی LM309H
مدل: LM309H نوع: رگولاتور خطی مثبت
ولتاژ خروجی نامی: 5 ولت تعداد خروجی: 1
تعداد پایه: 3 پکیج: TO-39
نوع نصب: Through-Hole بدنه: فلزی
جریان خروجی: تا حدود 1 آمپر طبق مشخصات نسخه/دیتاشیت؛ شرایط حرارتی و پکیج در عملکرد واقعی اهمیت دارد. حفاظت حرارتی داخلی
محدودکننده جریان داخلی مناسب برای مدارهای تغذیه و تنظیم ولتاژ
کاربردهای LM309H
طراحی مدارهای الکترونیکی مدارهای تغذیه 5 ولت
تجهیزات و بردهای الکترونیکی تعمیرات تجهیزات قدیمی و صنعتی
پروژههای الکترونیکی مدارهای دیجیتال
جایگزینی رگولاتورهای مشابه با مشخصات سازگار
پکیج TO-39 از نوع Metal Can بوده و ابعاد بدنه آن حدود 8.9 تا 9.4 میلیمتر قطر و حدود 6.1 تا 6.6 میلیمتر ارتفاع بدنه است.
نقد و بررسی
بررسی آی سی LM309H
LM309H یکی از رگولاتورهای خطی شناختهشده برای تولید ولتاژ ثابت 5 ولت است. ساختار ساده، خروجی ثابت و وجود حفاظتهای داخلی باعث شده این قطعه برای مدارهای تغذیه و کاربردهای الکترونیکی مختلف مورد استفاده قرار گیرد.
یکی از ویژگیهای قابل توجه LM309H، استفاده از بدنه فلزی TO-39 است که آن را از بسیاری از رگولاتورهای رایج با پکیجهای پلاستیکی متمایز میکند. این پکیج برای تعمیر و بازسازی تجهیزات قدیمی و صنعتی نیز میتواند اهمیت داشته باشد.
طبق اطلاعات فنی، LM309H برای ورودیهای بالاتر از ولتاژ خروجی و تنظیم خروجی 5 ولت طراحی شده است. در استفاده از این قطعه باید به اختلاف ولتاژ ورودی و خروجی و همچنین توان تلفاتی و شرایط خنککاری توجه شود.
*نکته مهم: در کاربردهایی با توان تلفاتی بالا، استفاده از هیتسینک یا طراحی مناسب حرارتی ضروری است.
