دسته‌بندی: دیود
نوع:دیود فرار سریع (Fast Recovery Rectifier)
جریان مستقیم:1A
ولتاژ معکوس:100V
پکیج:DO-41 (Axial Lead)

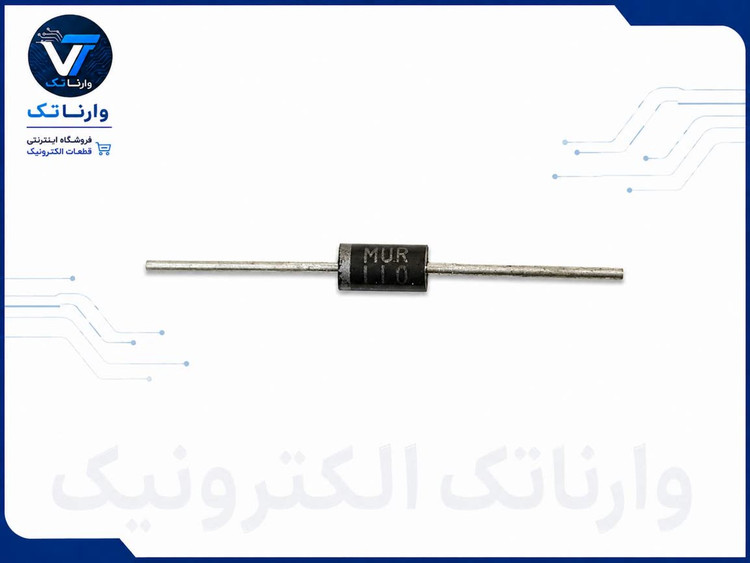

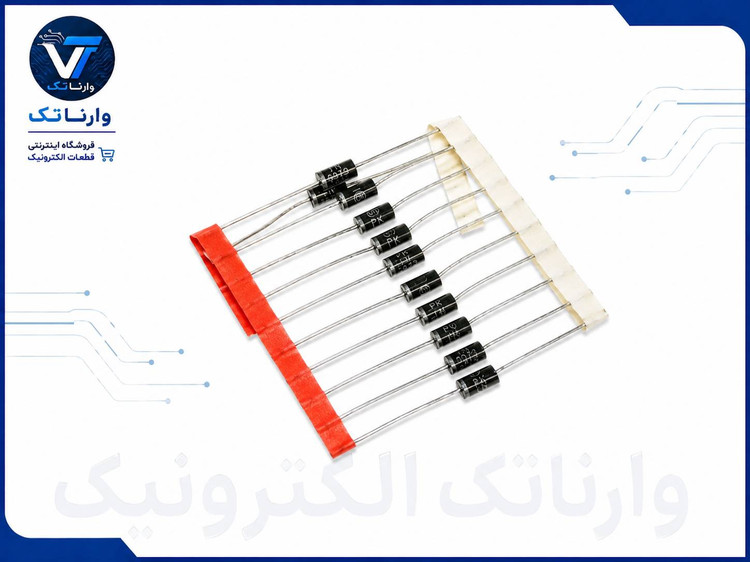

دیود MUR110 DO-41 اورجینال
MUR110 Fast Recovery Rectifier Diode DO-41
برند:ON Semiconductor
شناسه کالا 4_6
مشخصات
نوع
دیود فرار سریع (Fast Recovery Rectifier)
جریان مستقیم
1A
ولتاژ معکوس
100V
پکیج
DO-41 (Axial Lead)
نوع نصب
Through Hole
زمان فرار معکوس
75ns
دمای کاری
-65 تا +150 درجه سانتی‌گراد
کاربرد
SMPS، اینورتر، رکتیفایر، مدارهای سوئیچینگ
توضیحات
دیودالترا فستMUR110 DO-41
دیود MUR110 یک دیود رکتیفایر فرار سریع (Fast Recovery Rectifier) با جریان مستقیم 1 آمپر و ولتاژ معکوس 100 ولت است که در پکیج DO-41 (Axial Lead) تولید می‌شود. این دیود با زمان فرار معکوس بسیار کوتاه (حدود 75ns) برای مدارهای سوئیچینگ با فرکانس بالا طراحی شده و یکی از پرکاربردترین دیودهای رکتیفایر در منابع تغذیه سوئیچینگ (SMPS) محسوب می‌شود. این قطعه در فروشگاه قطعات الکترونیک وارناتک به صورت اورجینال و با ضمانت اصالت عرضه می‌شود.
مشخصات فنی MUR110
- جریان مستقیم (IF): 1 آمپر
- ولتاژ معکوس (VRRM): 100 ولت
- ولتاژ مستقیم (VF): حداکثر 1.0 ولت در 1A
- زمان فرار معکوس (TRR): 75 نانوثانیه
- پکیج: DO-41 (Axial Lead, Through Hole)
- دمای کاری: -65 تا +150 درجه سانتی‌گراد
- جریان نشتی معکوس: حداکثر 5 میکروآمپر
کاربردهای MUR110
دیود MUR110 به دلیل سرعت فرار بالا و جریان مناسب، در کاربردهای زیر به کار می‌رود:
- منابع تغذیه سوئیچینگ (SMPS)
- اینورترها و کنورترهای DC-DC
- رکتیفایرهای فرکانس بالا
- مدارهای محافظت از ولتاژ معکوس
- سیستم‌های شارژر و باتری
مزایای دیود فرار سریع MUR110
- زمان فرار معکوس بسیار کوتاه (75ns) برای کاهش تلفات سوئیچینگ
- جریان 1A مناسب برای مدارهای متوسط
- ولتاژ معکوس 100V برای محافظت کافی
- پکیج DO-41 استاندارد و آسان برای مونتاژ دستی و SMT
- دمای کاری گسترده برای کاربردهای صنعتی
خرید دیود MUR110 از فروشگاه وارناتک
برای خرید دیود فرار سریع MUR110 اورجینال با قیمت مناسب، به فروشگاه اینترنتی قطعات الکترونیک وارناتک مراجعه کنید. تمامی قطعات وارناتک با ضمانت اصالت و کیفیت عرضه می‌شوند. برای مشاهده سایر دیودهای الکترونیکی و قطعات نیمه‌رسانار، بخش آی‌سی و قطعات الکترونیک وارناتک را بررسی کنید.
نقد و بررسی
نقد و بررسی دیودفست MUR110
کیفیت ساخت و برند
دیود MUR110 توسط شرکت‌های معتبری مانند ON Semiconductor تولید می‌شود. این دیود با فرآیند ساخت سیلیکونی و ساختار PN استاندارد، عملکرد قابل اعتمادی در مدارهای قدرت ارائه می‌دهد. نمونه‌های موجود در فروشگاه وارناتک اورجینال و با کیفیت ساخت بالا هستند.
عملکرد در مدارهای سوئیچینگ
مهم‌ترین ویژگی MUR110، زمان فرار معکوس بسیار کوتاه (75ns) است. در مدارهای SMPS و اینورتر، دیودهای معمولی (مثل 1N4007) به دلیل زمان فرار طولانی، تلفات زیادی ایجاد می‌کنند. MUR110 با فرار سریع، این تلفات را به حداقل می‌رساند و راندمان منبع تغذیه را افزایش می‌دهد. این ویژگی آن را برای فرکانس‌های سوئیچینگ بالای 100kHz ایده‌آل می‌کند.
مقایسه با دیودهای مشابه
- MUR110 vs 1N4007: MUR110 سرعت فرار بسیار بالاتری دارد (75ns در مقابل 500ns) و برای فرکانس‌های بالا مناسب‌تر است.
- MUR110 vs MUR160: MUR160 ولتاژ معکوس 600V دارد و برای ولتاژهای بالاتر مناسب است.
- MUR110 vs MUR120: MUR120 ولتاژ معکوس 200V دارد و جریان مشابهی ارائه می‌دهد.
نکات نصب و استفاده
دیود MUR110 در پکیج DO-41 با سیم‌های Axial Lead تولید می‌شود و هم برای مونتاژ دستی (THT) و هم برای مونتاژ سطحی (SMD) قابل استفاده است. هنگام نصب، جهت قطبیت (نوار سیاه = کاتد) را رعایت کنید. برای کاربردهای با جریان بالا، استفاده از هیت‌سینک توصیه می‌شود.
نتیجه‌گیری
دیود فرار سریع MUR110 یکی از بهترین انتخاب‌ها برای مدارهای سوئیچینگ با جریان 1A و ولتاژ تا 100V است. اگر به دنبال دیود رکتیفایر سریع و قابل اعتماد برای پروژه‌های الکترونیکی خود هستید، MUR110 انتخابی هوشمندانه است. برای خرید این قطعه اورجینال، به فروشگاه قطعات الکترونیک وارناتک مراجعه کنید.
