دسته‌بندی: ترانزیستور
نوع:ترانزیستور قدرت PNP
تولیدکننده:Motorola
پکیج:TO-3 (قابلمه‌ای)
ولتاژ قطع C-E:-60V
مشخصات
نوع
ترانزیستور قدرت PNP
تولیدکننده
Motorola
پکیج
TO-3 (قابلمه‌ای)
ولتاژ قطع C-E
-60V
جریان کلکتور
-15A
توان کلیدی
125W
نوع نصب
Through Hole (THT)
کاربرد
آمپلی‌فایر قدرت، تجهیزات صوتی، منابع تغذیه، کاربردهای صنعتی
توضیحات

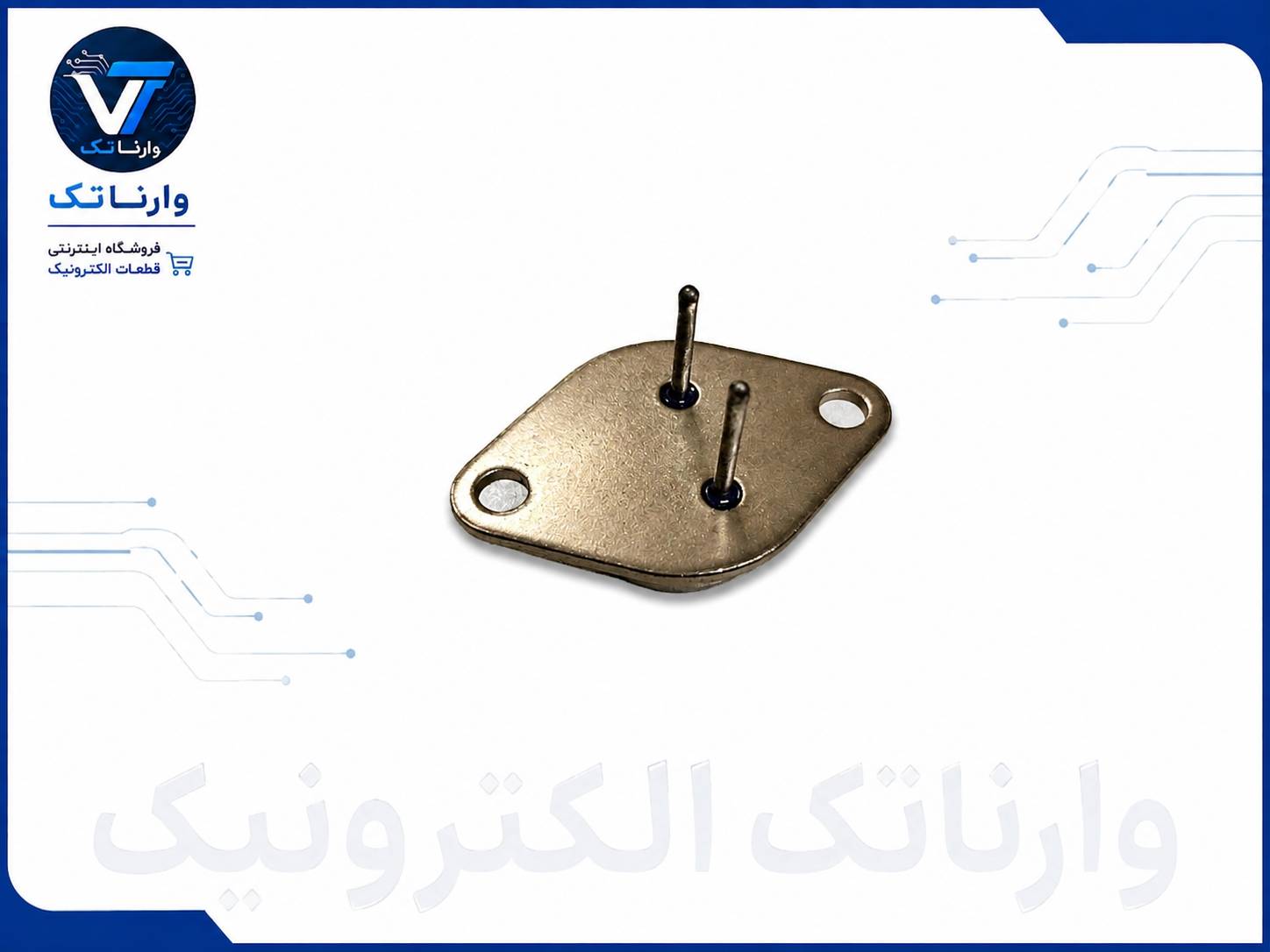

2N5684 TO-3 قابلمه ای اورجینال | فروشگاه وارناتک
ترانزیستور قدرت 2N5684 یک ترانزیستور PNP با توان کلیدی 125 وات و جریان کلکتور 15 آمپر است که در پکیج TO-3 (قابلمه‌ای) عرضه می‌شود. این قطعه اورجینال ساخت Motorola (ON Semiconductor) در فروشگاه وارناتک با تضمین اصالت و کیفیت عرضه می‌گردد.
مشخصات فنی 2N5684
مشخصات کلی
- تولیدکننده: Motorola (ON Semiconductor)
- نوع: ترانزیستور قدرت PNP
- پکیج: TO-3 (قابلمه‌ای)
- نوع نصب: Through Hole (THT)
پارامترهای الکتریکی
- ولتاژ قطع C-E (Vceo): -60V
- جریان کلکتور (Ic): -15A
- توان کلیدی (Ptot): 125W
- ولتاژ تغذیه: تا 60 ولت DC
کاربردها
- آمپلی‌فایرهای قدرت صوتی
- منابع تغذیه و رگولاتورهای ولتاژ
- کنترل موتور و درایوهای صنعتی
- تجهیزات صوتی حرفه‌ای و استودیویی
- سایر کاربردهای قدرت PNP
دیتاشیت و مستندات فنی
برای مشاهده مشخصات کامل و منحنی‌های کاری این ترانزیستور، به دیتاشیت 2N5684 در سایت ON Semiconductor مراجعه فرمایید.
خرید 2N5684 اورجینال از فروشگاه وارناتک
فروشگاه وارناتک ارائه‌دهنده قطعات الکترونیکی اورجینال با تضمین اصالت است. برای مشاهده سایر آی‌سی‌ها و ترانزیستورهای قدرت به بخش آی‌سی فروشگاه مراجعه فرمایید.
نقد و بررسی
نقد و بررسی 2N5684 TO-3 | فروشگاه وارناتک
ترانزیستور 2N5684 یکی از محبوب‌ترین ترانزیستورهای قدرت PNP در رده TO-3 است که از دهه ۱۹۶۰ تاکنون در تجهیزات صوتی و صنعتی استفاده می‌شود. این قطعه در فروشگاه وارناتک به‌صورت اورجینال و با تضمین اصالت عرضه می‌گردد.
عملکرد و مزایا
ترانزیستور 2N5684 با ولتاژ قطع 60 ولت و جریان 15 آمپر، توانایی مدیریت توان تا 125 وات را دارد. پکیج TO-3 (قابلمه‌ای) به دلیل سطح تماس بالا با هیت‌سینک، بهترین گزینه برای دفع حرارت در کاربردهای قدرت است.
کاربرد در مدارهای صوتی
این ترانزیستور به‌طور گسترده در آمپلی‌فایرهای قدرت کلاس AB و A استفاده می‌شود. جفت‌سازی آن با ترانزیستور NPN هم‌رده (مانند 2N5685) در خروجی مدارهای صوتی حرفه‌ای رایج است.
نکات فنی
- حتماً از هیت‌سینک مناسب استفاده کنید
- برای جفت‌سازی، دمای پایه‌ها را در بازه 25±1°C اندازه بگیرید
- ولتاژ تغذیه را از 60V تجاوز نکنید
- برای اطلاعات بیشتر به دیتاشیت رسمی ON Semiconductor مراجعه فرمایید
تضمین اصالت در وارناتک
تمامی قطعات فروشگاه وارناتک اورجینال و با ضمانت اصالت هستند. برای مشاهده سایر ترانزیستورهای قدرت به بخش آی‌سی مراجعه فرمایید.
