دسته‌بندی: آی سی
نوع:کنترلر PWM جریان‌محور (Current-Mode PWM)
تولیدکننده:Texas Instruments (TI)
سری:UC2825
پکیج:SOIC-8 (SMD پهن / Wide Body)

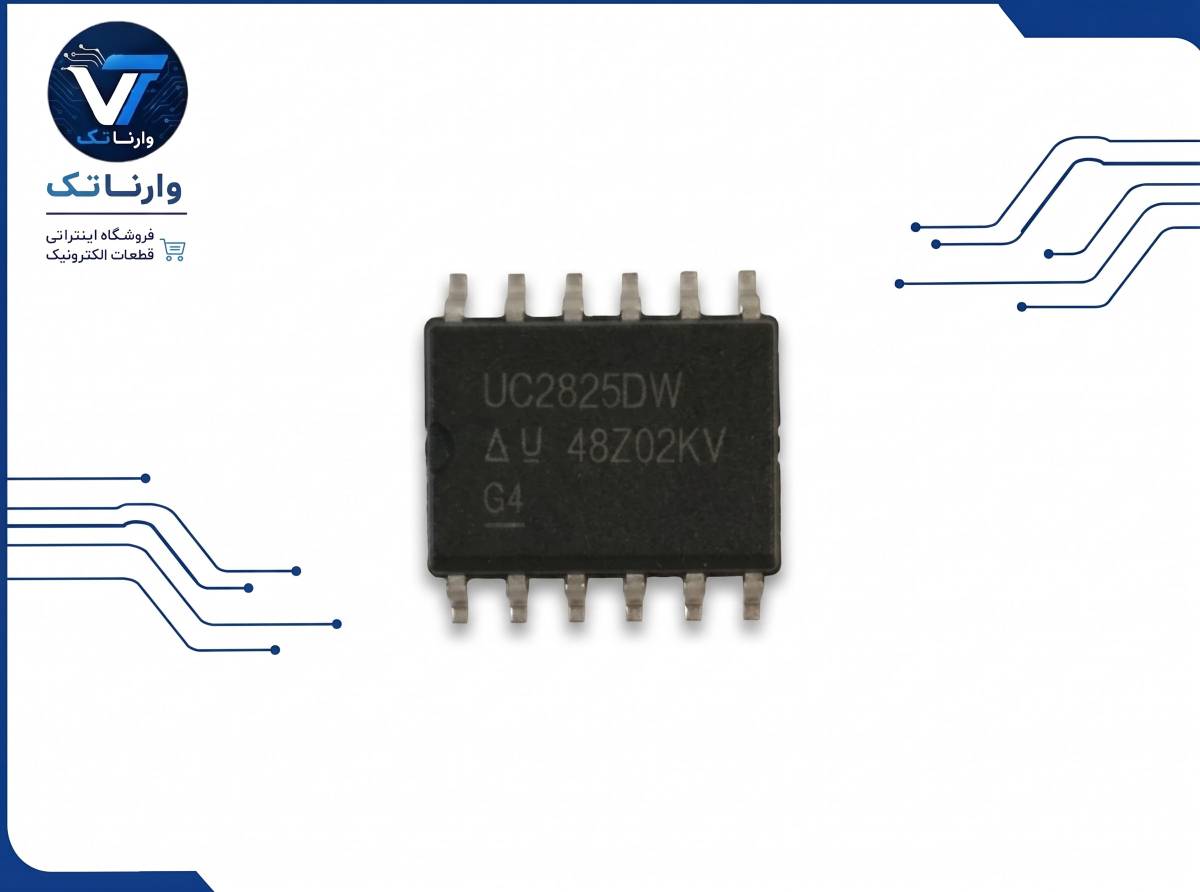

UC2825DW SOIC-8 SMD اورجینال
Texas Instruments UC2825DW Current-Mode PWM Controller SOIC-8
شناسه کالا A6_4
مشخصات
نوع
کنترلر PWM جریان‌محور (Current-Mode PWM)
تولیدکننده
Texas Instruments (TI)
سری
UC2825
پکیج
SOIC-8 (SMD پهن / Wide Body)
فرکانس سوئیچینگ
500 kHz
ولتاژ تغذیه
8V تا 40V
توان خروجی درایور
1A (Push-Pull)
نوع نصب
Surface Mount (SMD)
کاربرد
مبدل DC-DC، منبع تغذیه سوئیچینگ، شارژر باتری، تغذیه صنعتی
توضیحات
UC2825DW SOIC-8 SMD اورجینال | فروشگاه وارناتک
کنترلر PWM جریان‌محور UC2825DW یک IC کنترل‌کننده سوئیچینگ ساخت Texas Instruments است که در پکیج SOIC-8 (SMD پهن) عرضه می‌شود. این قطعه اورجینال با فرکانس سوئیچینگ 500 کیلوهرتز و توان خروجی 1A در فروشگاه وارناتک با تضمین اصالت عرضه می‌گردد.
مشخصات فنی UC2825DW
مشخصات کلی
- تولیدکننده: Texas Instruments (TI)
- سری: UC2825
- نوع: کنترلر PWM جریان‌محور (Current-Mode PWM)
- پکیج: SOIC-8 (SMD پهن / Wide Body)
- فرکانس سوئیچینگ: 500 kHz
- ولتاژ تغذیه: 8V تا 40V
- توان خروجی درایور: 1A (Push-Pull)
- نوع نصب: Surface Mount (SMD)
ویژگی‌های کلیدی
- حلقه کنترل جریان‌محور با پاسخ سریع
- فرکانس سوئیچینگ 500 کیلوهرتز برای کاهش اندازه ترانسفورماتور
- درایور خروجی Push-Pull با توان 1 آمپر
- محافظت از جریان بیش‌ازحد (Current Limit)
- محافظت از ولتاژ بیش‌ازحد (OVP)
- Soft-Start داخلی
- ولتاژ تغذیه 8 تا 40 ولت
کاربردها
- مبدل‌های DC-DC (Buck، Boost، Buck-Boost)
- منابع تغذیه سوئیچینگ
- شارژرهای باتری
- تغذیه‌های صنعتی و الکترونیکی
- سیستم‌های قدرت کم‌توان
دیتاشیت و مستندات فنی
برای مشاهده دیتاشیت کامل و اطلاعات فنی دقیق، به مستندات رسمی Texas Instruments مراجعه کنید:
خرید UC2825DW اورجینال از فروشگاه وارناتک
فروشگاه وارناتک ارائه‌دهنده قطعات الکترونیک اورجینال با تضمین اصالت است. برای مشاهده سایر آی‌سی‌ها و قطعات الکترونیکی به بخش آی‌سی فروشگاه مراجعه کنید.
نقد و بررسی
نقد و بررسی UC2825DW | فروشگاه وارناتک
کنترلر UC2825DW از Texas Instruments یکی از محبوب‌ترین کنترلرهای PWM جریان‌محور در طراحی منابع تغذیه سوئیچینگ است. این قطعه اورجینال در فروشگاه وارناتک با تضمین اصالت عرضه می‌گردد.
عملکرد و معماری
UC2825 از روش کنترل جریان‌محور (Current-Mode Control) استفاده می‌کند که در مقایسه با کنترل ولتاژ‌محور، پاسخ سریع‌تر و پایداری بهتر در حلقه داخلی دارد. فرکانس سوئیچینگ 500 کیلوهرتز امکان استفاده از ترانسفورماتور و فیلترهای کوچک‌تر را فراهم می‌کند.
مزایا
- حلقه جریان داخلی با پاسخ سریع
- محافظت خودکار از جریان بیش‌ازحد
- درایور Push-Pull قوی با توان 1A
- طراحی ساده با تعداد قطعات خارجی کم
- Soft-Start داخلی برای کاهش جریان درون‌رسان
کاربرد در پروژه‌ها
این کنترلر در مبدل‌های DC-DC با خروجی 5V، 12V و 24V، شارژرهای باتری و تغذیه‌های صنعتی کم‌توان به‌کار می‌رود. پکیج SOIC-8 SMD پهن امکان مونتاژ روی PCB با چگالی بالا را فراهم می‌کند.
برای خرید سایر کنترلرهای PWM و آی‌سی‌های قدرت به فروشگاه وارناتک مراجعه کنید.
