دستهبندی: آی سی
مدل:L4974A
برند:STMicroelectronics
نوع قطعه:آی سی رگولاتور سوئیچینگ
نوع رگولاتور:کاهنده (Step-Down / Buck

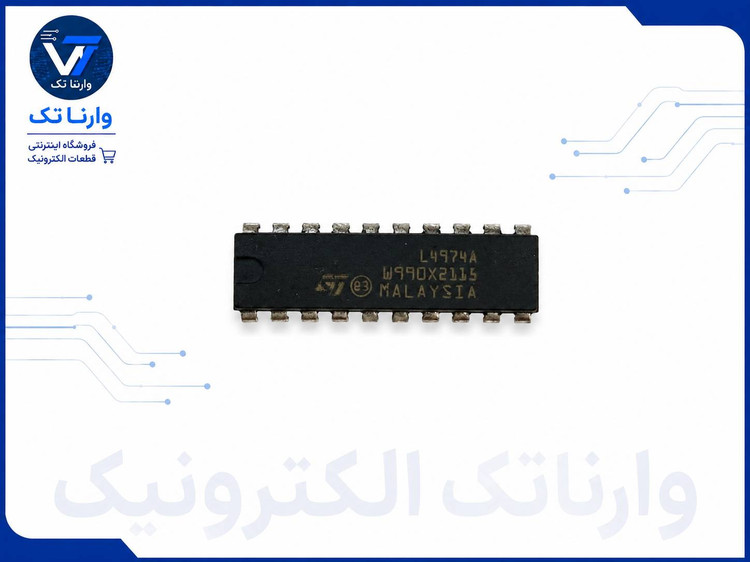

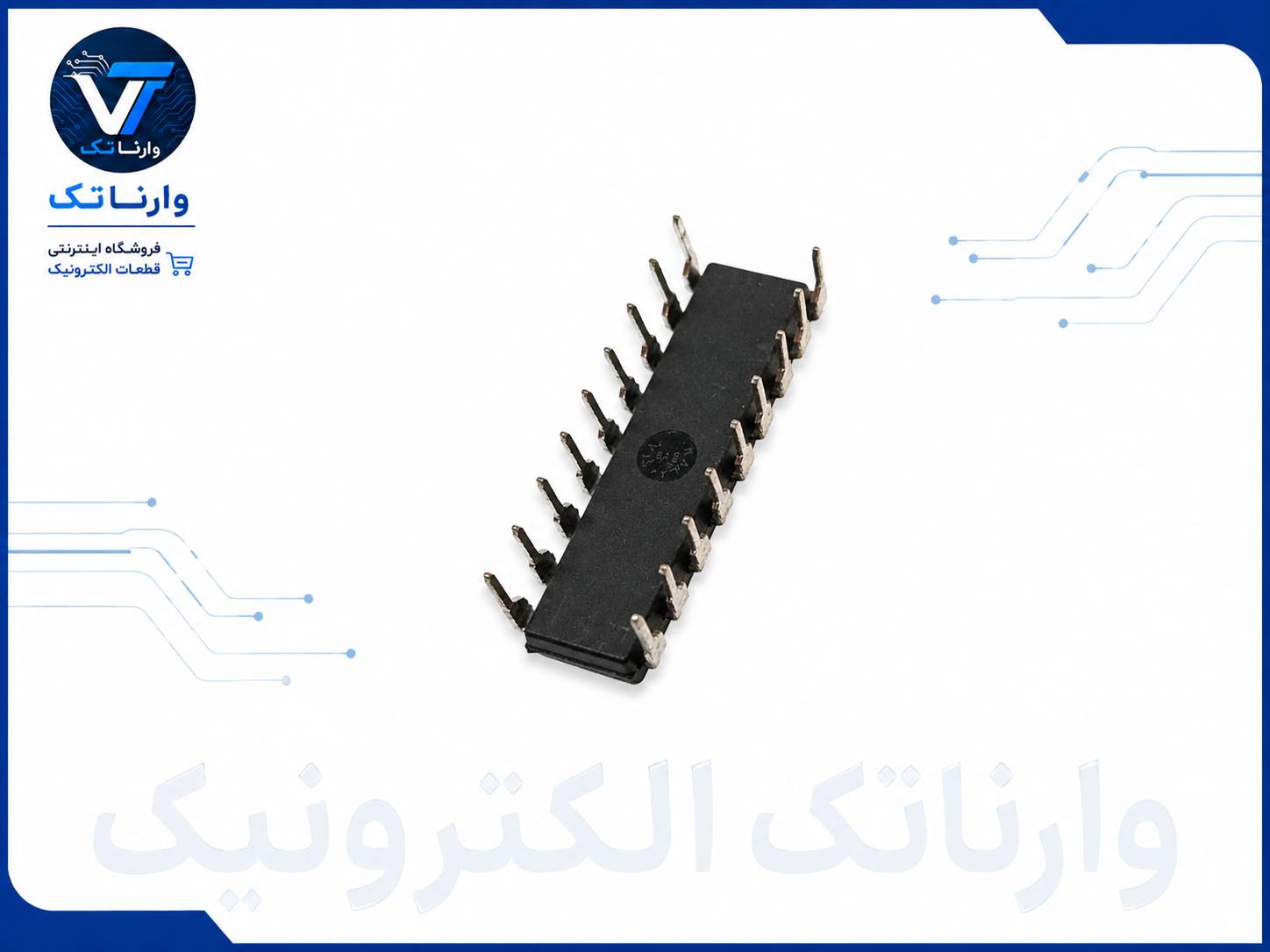

L4974A
ST L4974A 3.5A Adjustable Step-Down Switching Regulator IC
مشخصات
مدل
L4974A
برند
STMicroelectronics
نوع قطعه
آی سی رگولاتور سوئیچینگ
نوع رگولاتور
کاهنده (Step-Down / Buck
جریان خروجی
3.5 آمپر
ولتاژ خروجی
قابل تنظیم از 5.1 تا 40 ولت
ولتاژ ورودی کاری
15 تا 50 ولت
فرکانس سوئیچینگ
معمولاً 100 کیلوهرتز، قابل استفاده تا 200 کیلوهرتز
تعداد پایه
20 پایه
پکیج
DIP-20
قابلیت Reset و Power Fail
دارد
کشور درجشده روی قطعه
Malaysia
توضیحات
آی سی رگولاتور سوئیچینگ L4974A
L4974A یک آی سی رگولاتور سوئیچینگ کاهنده از شرکت STMicroelectronics است که برای طراحی مدارهای تغذیه و تبدیل ولتاژ DC به DC مورد استفاده قرار میگیرد.
این آی سی قابلیت تأمین جریان خروجی تا 3.5 آمپر را دارد و ولتاژ خروجی آن در محدوده 5.1 تا 40 ولت قابل تنظیم است. به همین دلیل L4974A برای طراحی منابع تغذیه سوئیچینگ، مدارهای تغذیه تجهیزات الکترونیکی، تعمیرات و پروژههای الکترونیکی گزینه مناسبی است. �
L4974A دارای امکاناتی مانند محدودکننده جریان، حفاظت حرارتی، Soft Start، مدار Reset و Power Fail است و با استفاده از ساختار سوئیچینگ میتواند نسبت به رگولاتورهای خطی در کاربردهای مناسب راندمان بالاتری ارائه دهد. �
توجه: این قطعه با رگولاتورهای خطی مانند 7805 تفاوت دارد و برای کاربردهای رگولاتور سوئیچینگ کاهنده (Buck) طراحی شده است.
نقد و بررسی
بررسی آی سی L4974A
L4974A یک رگولاتور سوئیچینگ قدرتمند برای کاربردهایی است که به جریان خروجی بالا و تبدیل کاهنده ولتاژ نیاز دارند. قابلیت تنظیم خروجی از 5.1 تا 40 ولت و جریان خروجی 3.5 آمپر، این قطعه را برای طیف متنوعی از مدارهای تغذیه مناسب میکند.
از نقاط قوت L4974A میتوان به حفاظت حرارتی، محدودکننده جریان، Soft Start و مدارهای Reset و Power Fail اشاره کرد. همچنین فرکانس سوئیچینگ آن میتواند تا 200kHz برسد که امکان استفاده از قطعات فیلتر با ابعاد مناسبتر را فراهم میکند.
این قطعه بهخصوص برای تعمیر تجهیزات قدیمی، ساخت منابع تغذیه سوئیچینگ و پروژههای الکترونیکی میتواند کاربردی باشد.
نکته مهم: طبق اطلاعات تأمینکنندگان، L4974A در حال حاضر در وضعیت Obsolete قرار دارد؛ بنابراین در هنگام خرید قطعات قدیمی باید به اصالت، وضعیت ظاهری و تست قطعه توجه شود.
