دستهبندی: آی سی
مدل:MC666L
برند:Motorola
نوع قطعه:Triple Level Translator
تکنولوژی منطقی:MHTL
MC666L

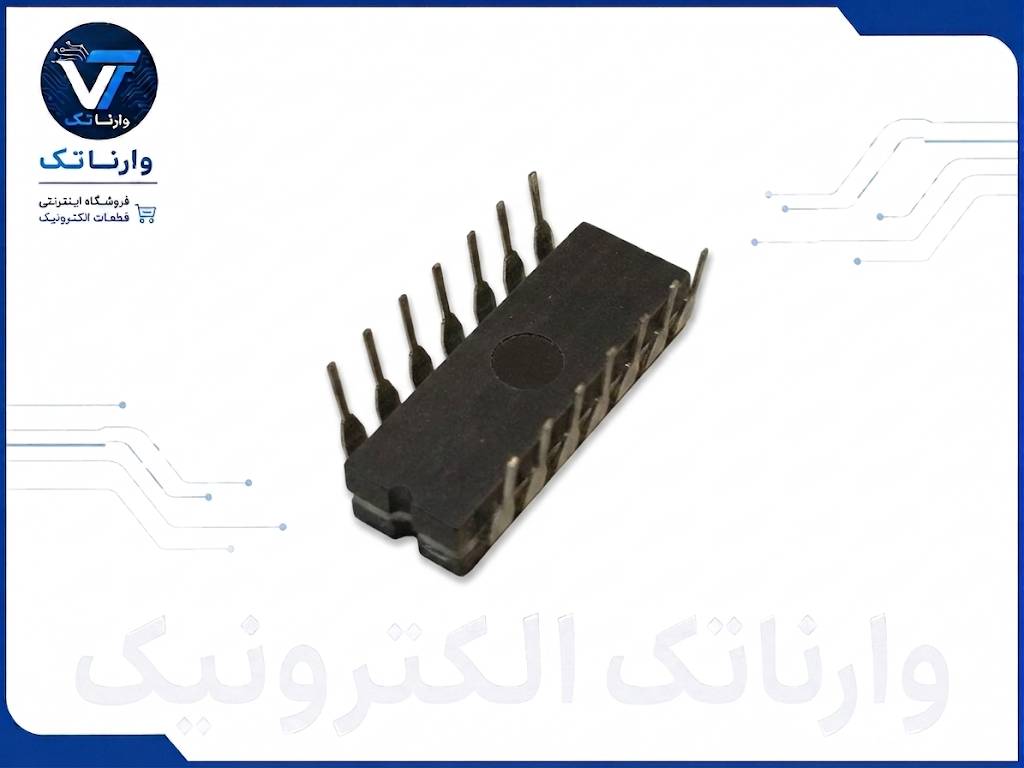

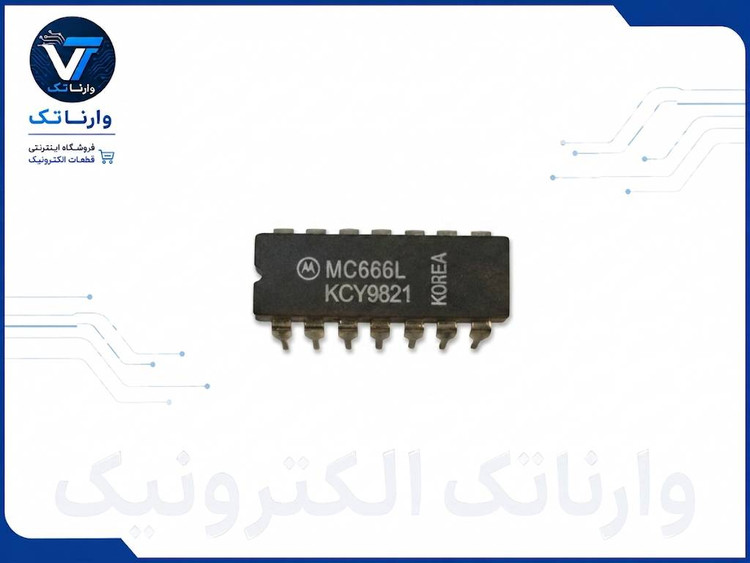

Motorola MC666L Triple Level Translator IC DIP_14
برند:Motorola
مشخصات
مدل
MC666L
برند
Motorola
نوع قطعه
Triple Level Translator
تکنولوژی منطقی
MHTL
تعداد کانال
3
پکیج
DIP-14 / Ceramic DIP
ولتاژ تغذیه
15V
زمان انتشار سیگنال (Propagation Delay)
حدود 75NS
توان مصرفی معمول
حدود 105mW به ازای هر پکیج
کاربرد
تبدیل و تطبیق سطوح منطقی در مدارهای دیجیتال
ساخت
Korea
توضیحات
آی سی MC666L یک مدار مجتمع منطقی از خانواده MHTL شرکت Motorola است که بهعنوان Triple Level Translator برای تبدیل و تطبیق سطوح منطقی در مدارهای دیجیتال مورد استفاده قرار میگیرد.
این قطعه دارای سه بخش مبدل سطح منطقی است و برای ایجاد ارتباط بین خانوادههای مختلف منطق مانند RTL، DTL و TTL با منطق MHTL طراحی شده است. در اسناد فنی موتورولا، MC666 بهعنوان یک Level Translator فعال برای تبدیل سطوح منطقی به سطوح مورد نیاز MHTL معرفی شده است.
MC666L در پکیج DIP-14 سرامیکی عرضه شده و به دلیل ساختار قدیمی و کاربرد تخصصی، میتواند برای تعمیر و بازسازی تجهیزات الکترونیکی قدیمی، مدارهای منطقی و پروژههای مرتبط با سیستمهای دیجیتال نسل قدیم مورد استفاده قرار گیرد.
نقد و بررسی
یک قطعه قدیمی و تخصصی از خانواده مدارهای منطقی MHTL موتورولا است که وظیفه اصلی آن تطبیق و تبدیل سطوح منطقی بین خانوادههای مختلف منطق دیجیتال است.
مزیت اصلی این قطعه، فراهم کردن امکان ارتباط بین مدارهایی با استانداردهای منطقی متفاوت است. طبق اطلاعات فنی موتورولا، MC666 دارای سه بخش Level Translator بوده و زمان انتشار معمول آن حدود 75 نانوثانیه است.
این قطعه بیشتر برای تعمیر تجهیزات قدیمی، بازسازی بردهای صنعتی و آزمایشگاهی و پروژههای مرتبط با مدارهای منطقی نسل قدیم ارزش دارد.
با توجه به قدیمی بودن خانواده MHTL، این قطعه را نباید با آیسیهای منطقی مدرن مانند خانوادههای 74HC، 74LS یا CMOS یکسان در نظر گرفت؛ مشخصات تغذیه و سطوح منطقی آن باید دقیقاً مطابق مدار اصلی بررسی شود.
