دسته‌بندی: آی سی
برند:Texas Instruments
مدل:LM1086CT-ADJ
پکیج:TO-220
جریان خروجی:3A

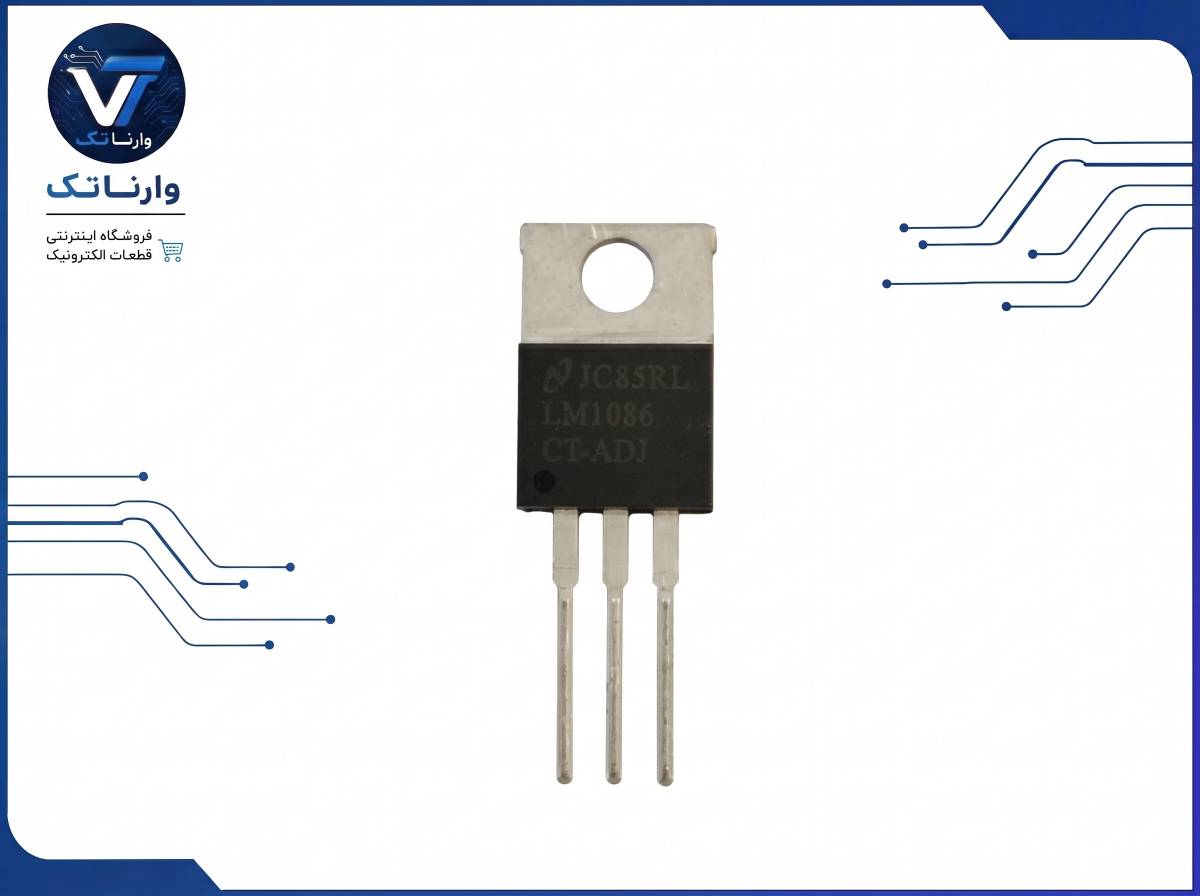

LM1086CT-ADJ TO-220
LM1086CT-ADJ 3A Adjustable Low Dropout Linear Regulator TO-220
برند:Texas Instruments
شناسه کالا A3-3
مشخصات
برند
Texas Instruments
مدل
LM1086CT-ADJ
پکیج
TO-220
جریان خروجی
3A
ولتاژ خروجی
1.25V to 37V (قابل تنظیم)
ولتاژ ورودی
40V
Dropout
1.3V
نوع خروجی
Adjustable
مارکینگ
JC85RL LM1086 CT-ADJ
نوع IC
Linear Regulator LDO
توضیحات
آی سی رگولاتور ولتاژ LM1086CT-ADJ TO-220 | فروشگاه قطعات الکترونیک وارناتک
رگولاتور خطی LM1086CT-ADJ از شرکت Texas Instruments یک رگولاتور ولتاژ خطی با افت ولتاژ پایین (LDO) و خروجی قابل تنظیم (1.25V تا 37V) با جریان ۳ آمپر است. این IC در پکیج TO-220 عرضه شده و برای طراحی منابع تغذیه با ولتاژ خروجی متغیر ایده‌آل است. در فروشگاه وارناتک می‌توانید این قطعه را با بهترین قیمت و ضمانت اصالت خریداری کنید.
مشخصات فنی LM1086CT-ADJ
| پارامتر | مقدار |
|---|---|
| مدل | LM1086CT-ADJ |
| برند | Texas Instruments |
| پکیج | TO-220 |
| جریان خروجی | 3A |
| ولتاژ خروجی | 1.25V تا 37V (قابل تنظیم) |
| ولتاژ ورودی | تا 40V |
| افت ولتاژ (Dropout) | 1.3V |
| نوع خروجی | Adjustable (قابل تنظیم) |
| مارکینگ روی قطعه | JC85RL LM1086 CT-ADJ |
| نوع IC | Linear Regulator LDO |
کاربردها
- منابع تغذیه با ولتاژ خروجی قابل تنظیم
- طراحی آداپتورهای DC-DC
- تغذیه مدارهای قدرت با جریان بالا
- پروژه‌های الکترونیک و DIY
دیتاشیت
برای مشاهده سایر آی سی‌های الکترونیک و قطعات الکترونیک به فروشگاه وارناتک مراجعه کنید.
نقد و بررسی
نقد و بررسی LM1086CT-ADJ TO-220
رگولاتور LM1086CT-ADJ یکی از پرکاربردترین رگولاتورهای LDO قابل تنظیم در بازار الکترونیک است. این قطعه با جریان خروجی ۳ آمپر و قابلیت تنظیم ولتاژ خروجی از ۱.۲۵ تا ۳۷ ولت، انتخابی عالی برای پروژه‌هایی است که نیاز به ولتاژ خروجی متغیر دارند.
مزایا:
- قابلیت تنظیم ولتاژ خروجی از 1.25V تا 37V
- جریان خروجی ۳ آمپر مناسب برای مدارهای پرتوان
- افت ولتاژ پایین (1.3V) با کارایی بالا
- حفاظت داخلی در برابر Overcurrent و Overtemperature
- پکیج TO-220 با قابلیت نصب رادیاتور
نکات فنی:
- برای تنظیم ولتاژ خروجی به دو مقاومت خارجی نیاز دارد
- فرمول محاسبه: Vout = 1.25V × (1 + R2/R1)
- برای جریان‌های بالا حتماً از رادیاتور استفاده کنید
- مارکینگ روی قطعه: JC85RL LM1086 CT-ADJ
دیتاشیت:
این محصول در فروشگاه وارناتک با ضمانت اصالت و کیفیت عرضه می‌شود.
