دستهبندی: آی سی
مدل:HCPL-788J
مارک روی قطعه:A788J
برند:Avago
برند فعلی:Broadcom
A788J

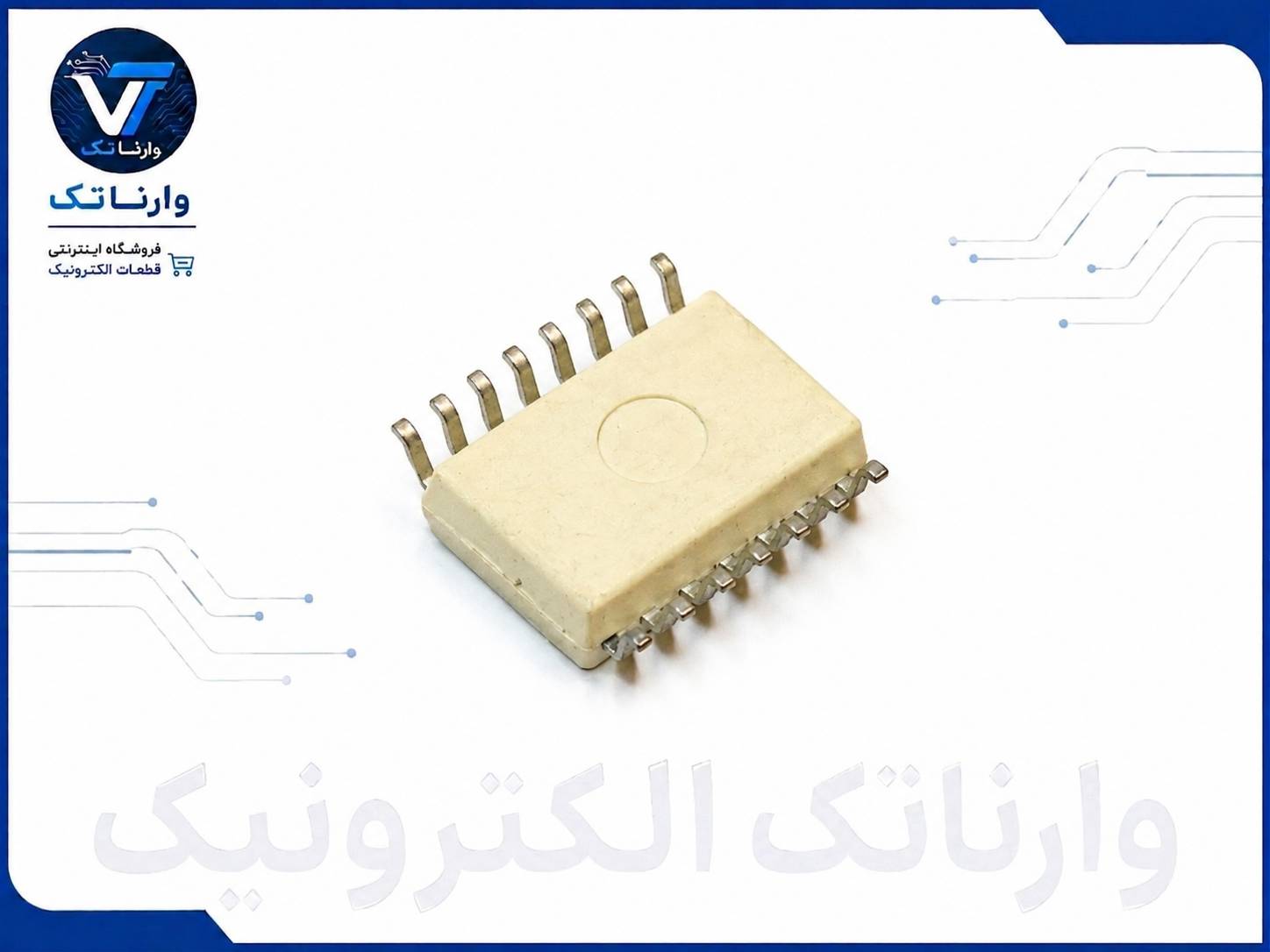

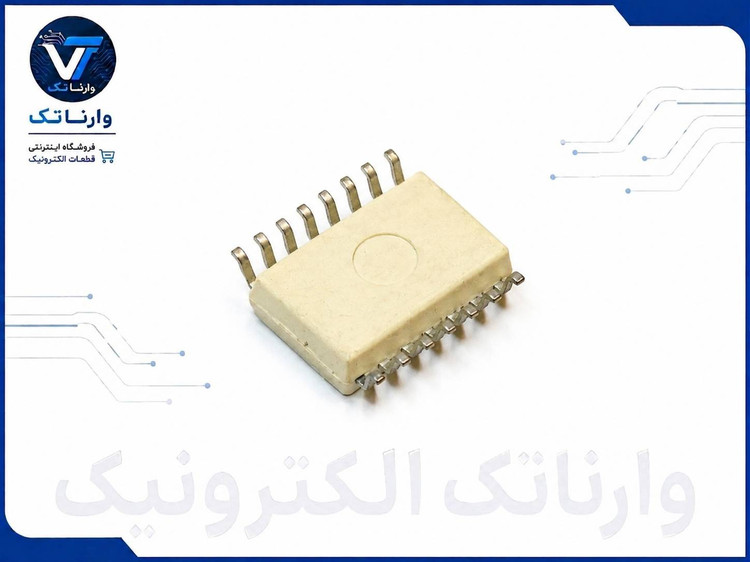

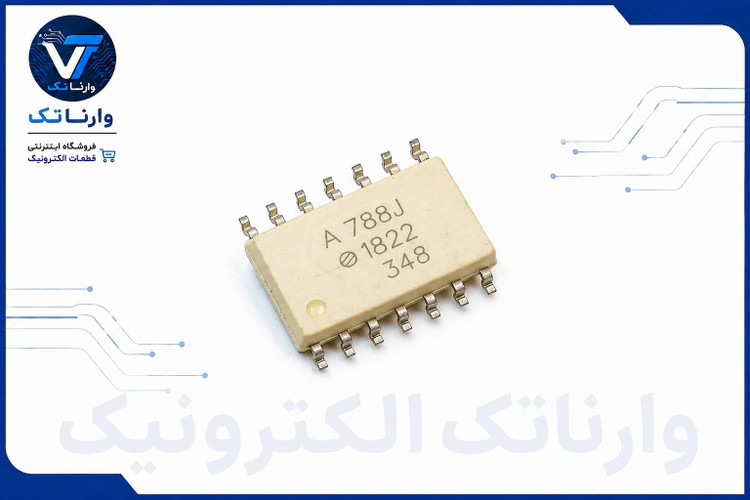

Avago HCPL-788J A788J Isolation Amplifier IC SO_16
برند:Avago Technologies
مشخصات
مدل
HCPL-788J
مارک روی قطعه
A788J
برند
Avago
برند فعلی
Broadcom
نوع قطعه
Isolation Amplifier
نوع
تقویتکننده ایزوله / اپتوایزوله
کاربرد اصلی:
سنجش جریان
پکیج
SO-16
تعداد پایه
16
ولتاژ تغذیه ورودی
4.5 تا 5.5 ولت
ولتاژ تغذیه خروجی
4.5 تا 5.5 ولت
پهنای باند
30kHz
محدوده خطی ورودی:
±200mV
خطای بهره
حداکثر ±3٪ در 25°C
ولتاژ Offset ورودی
حداکثر ±3mV
جریان خروجی
تا 20mA
دمای کاری
-40 تا +85°C
مناسب برای
درایو موتور، اینورتر و اندازهگیری جریان
توضیحات
آی سی تقویتکننده ایزوله A788J / HCPL-788J
HCPL-788J یک آی سی تقویتکننده ایزوله از خانواده محصولات Avago است که برای اندازهگیری جریان و ولتاژ در مدارهای قدرت و تجهیزات الکترونیکی طراحی شده است.
در کاربردهای رایج، جریان از یک مقاومت شنت عبور کرده و افت ولتاژ ایجادشده توسط مقاومت اندازهگیری میشود. HCPL-788J این سیگنال را از طریق سد ایزولاسیون نوری به سمت خروجی منتقل و تقویت میکند. خروجی آن میتواند مستقیماً به ورودی مبدل A/D متصل شود.
این آی سی علاوه بر تقویت و ایزولهسازی سیگنال، دارای خروجیهای مربوط به تشخیص اتصال کوتاه (FAULT) و تشخیص اضافهبار (ABSVAL) نیز هست و برای سیستمهایی که نیاز به پایش جریان و حفاظت دارند، کاربرد زیادی دارد.
کاربردهای HCPL-788J
- اندازهگیری جریان فاز موتور
- درایوهای موتور
- اینورترهای قدرت
- اندازهگیری جریان و ولتاژ
- کنترل موتور
- تجهیزات صنعتی
- سیستمهای کنترل فرآیند
- سیستمهای Data Acquisition
- جایگزینی ترانسدیوسرهای جریان سنتی
نقد و بررسی
بررسی آی سی HCPL-788J
HCPL-788J یکی از آیسیهای تخصصی برای اندازهگیری ایزوله جریان است. مهمترین ویژگی آن جداسازی الکتریکی بخش اندازهگیری از بخش پردازش سیگنال است که در مدارهای قدرت و درایو موتور اهمیت بالایی دارد.
این قطعه میتواند سیگنال حاصل از مقاومت شنت را دریافت کرده و پس از عبور از سد ایزولاسیون، یک خروجی آنالوگ متناسب با جریان ایجاد کند. Broadcom پهنای باند 30kHz، محدوده ورودی ±200mV و تغذیه 4.5 تا 5.5V را برای این محصول اعلام کرده است.
وجود قابلیت تشخیص سریع اتصال کوتاه و اضافهبار نیز باعث میشود HCPL-788J برای سیستمهای کنترل موتور و اینورتر گزینه مناسبی باشد. زمان تشخیص اتصال کوتاه طبق مشخصات رسمی حدود 3 میکروثانیه است.
جمعبندی: اگر در تعمیر یا طراحی یک برد با اندازهگیری ایزوله جریان، درایو موتور یا اینورتر با شماره A788J / HCPL-788J مواجه هستید، این قطعه دقیقاً در همین دسته کاربرد قرار میگیرد.
