دستهبندی: آی سی
نوع قطعه:تقویتکننده عملیاتی (Operational Amplifier)
مدل:LM741J
خانواده:LM741
نوع:آپ امپ تک کاناله
LM741J

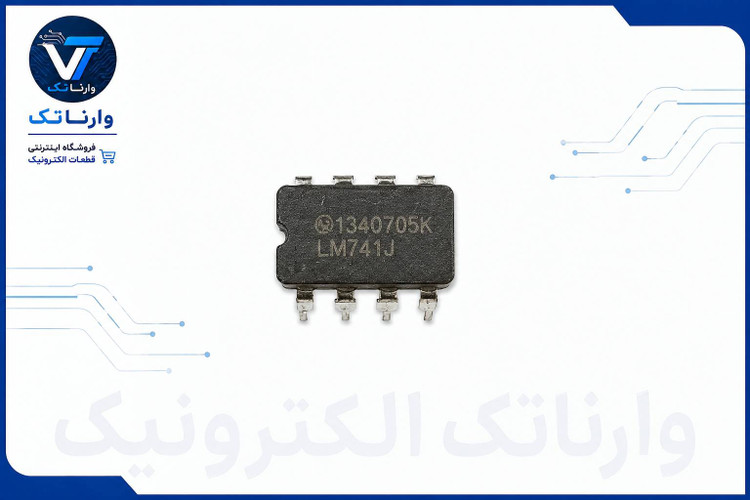

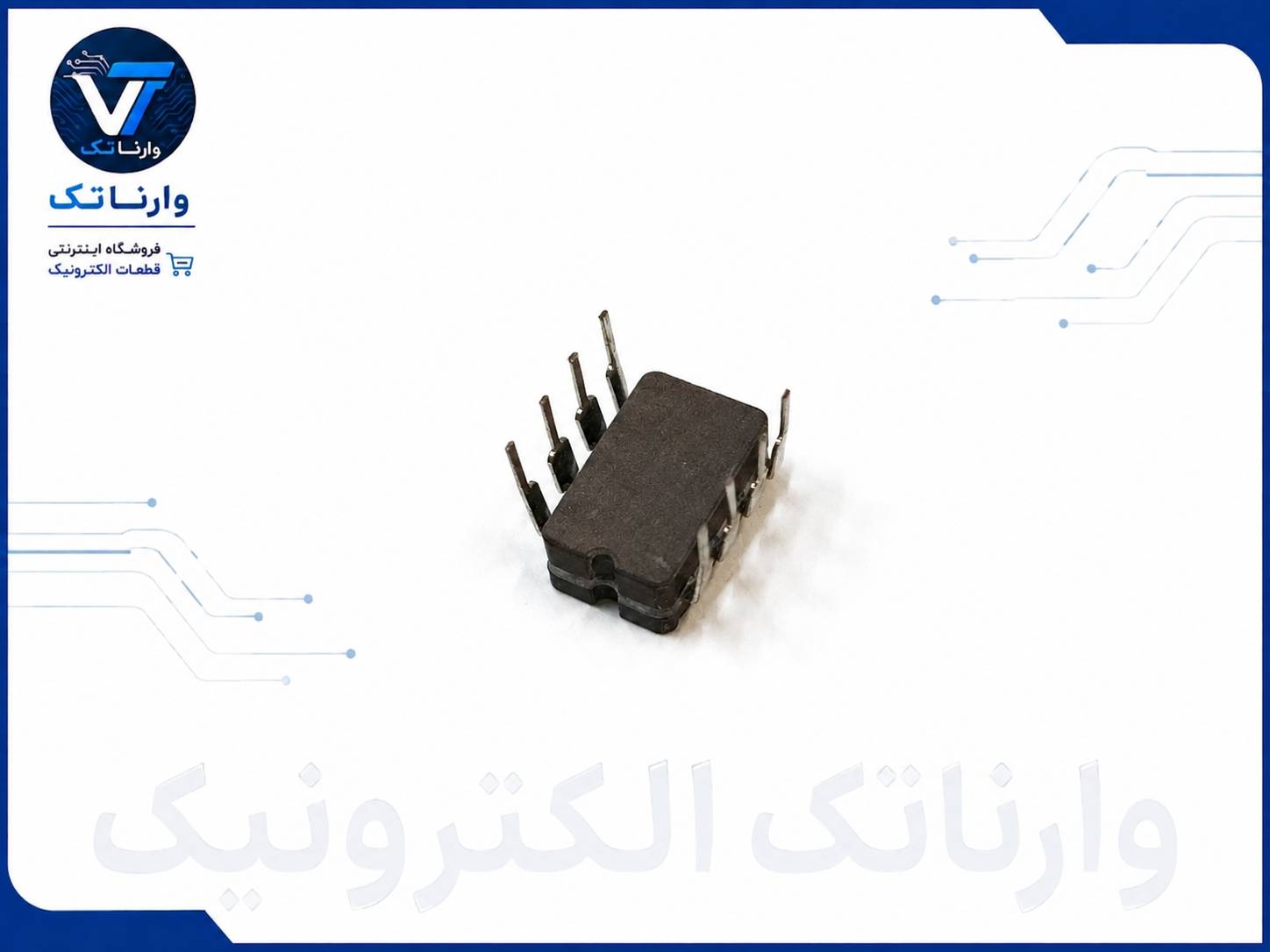

LM741J Military Grade Operational Amplifier CDIP-8
برند:Texas Instruments
مشخصات
نوع قطعه
تقویتکننده عملیاتی (Operational Amplifier)
مدل
LM741J
خانواده
LM741
نوع
آپ امپ تک کاناله
تعداد کانال
1
نوع ورودی
Bipolar
پکیج
CDIP-8
تعداد پایه
8 پایه
نحوه نصب
Through-Hole
ولتاژ تغذیه کل
10 تا 44 ولت
ولتاژ تغذیه دوگانه
±5 تا ±22 ولت
پهنای باند بهره (GBW)
حدود 1MHz
نرخ تغییر خروجی (Slew Rate)
حدود 0.5V/µs
جریان خروجی
حدود 25mA
جریان مصرفی
حدود 1.7mA
دمای کاری
55- تا 125+ درجه سانتیگراد
محافظت
محافظت در برابر اضافهبار ورودی و خروجی
رده
Military Grade
برند
Texas Instruments
توضیحات
آی سی آپ امپ LM741J نظامی CDIP-8
آی سی LM741J یک تقویتکننده عملیاتی تک کاناله (Operational Amplifier) از خانواده شناختهشده LM741 و ساخت Texas Instruments است. این مدل با پکیج 8 پایه CDIP و رده Military Grade برای کاربردهای عمومی تقویت و پردازش سیگنالهای آنالوگ طراحی شده است.
مشخصات و ویژگیهای LM741J
LM741J دارای یک کانال تقویتکننده عملیاتی با ورودی Bipolar، پهنای باند بهره حدود 1MHz و نرخ تغییر خروجی حدود 0.5V/µs است. محدوده ولتاژ تغذیه کل این قطعه 10 تا 44 ولت بوده و امکان استفاده با تغذیه دوگانه ±5 تا ±22 ولت را دارد.
پکیج CDIP-8 و ساختار پایهها
LM741J در پکیج CDIP-8 یا Ceramic DIP هشت پایه عرضه میشود و برای نصب Through-Hole مناسب است. پایههای آی سی شامل ورودی معکوسکننده، ورودی غیرمعکوسکننده، خروجی، تغذیه مثبت و منفی و پایههای تنظیم Offset هستند.
کاربردهای آی سی LM741J
از LM741J میتوان در مدارهای تقویت سیگنال، مدارهای آنالوگ، فیلترهای فعال، مدارهای کنترل، پردازش سیگنال و تجهیزات الکترونیکی و تعمیراتی استفاده کرد. ساختار استاندارد LM741 باعث شده این مدل در بسیاری از مدارهای کلاسیک و طراحیهای آنالوگ شناخته شده باشد.
LM741J مناسب چه کاربردی است؟
این قطعه برای پروژهها و مدارهایی که به یک آپ امپ تک کاناله عمومی با پکیج CDIP-8 و محدوده دمای کاری گسترده نیاز دارند، گزینه مناسبی است. برای طراحیهای جدید با نیاز به مصرف بسیار پایین، سرعت بالا یا ورودی و خروجی Rail-to-Rail بهتر است مشخصات مدار با ویژگیهای آپ امپ موردنظر مقایسه شود.
تفاوت LM741J با LM741CN
LM741J و LM741CN هر دو از خانواده LM741 هستند، اما پکیج و محدوده دمای کاری یکسانی ندارند. LM741J دارای پکیج CDIP-8 و رده Military Grade با محدوده دمایی 55- تا 125+ درجه سانتیگراد است، در حالی که LM741CN در پکیج PDIP-8 و برای محدوده دمایی متفاوت عرضه میشود.
خرید LM741J
هنگام خرید LM741J به شماره فنی دقیق، پکیج CDIP-8، برند Texas Instruments و مشخصات موردنیاز مدار توجه کنید تا این مدل با نسخههای دیگر LM741 مانند LM741CN یا LM741H اشتباه نشود.
منابع و لینکهای مرتبط
لینک داخلی وارناتک
مشاهده سایر آیسیهای آپ امپ و قطعات الکترونیکی مرتبط در وارناتک.
منابع فنی خارجی
صفحه رسمی Texas Instruments، دیتاشیت LM741 و صفحات مشخصات LM741J در فروشگاههای تخصصی قطعات الکترونیک.
نقد و بررسی
نقد و بررسی آی سی LM741J
LM741J یکی از نسخههای تخصصی خانواده LM741 و یک آپ امپ تک کاناله با پکیج CDIP-8 است. مهمترین تفاوت این مدل نسبت به نسخههای تجاری رایجتر LM741، رده Military Grade و محدوده دمای کاری گسترده 55- تا 125+ درجه سانتیگراد است.
عملکرد و مشخصات فنی
این آی سی دارای پهنای باند بهره حدود 1MHz، نرخ تغییر خروجی حدود 0.5V/µs و جریان خروجی حدود 25mA است. ولتاژ تغذیه کل آن در محدوده 10 تا 44 ولت قرار دارد و برای استفاده با تغذیه دوگانه نیز مناسب است.
مزیت پکیج CDIP-8
پکیج Ceramic DIP هشت پایه، یکی از ویژگیهای مهم LM741J است و این مدل را از نسخههای پلاستیکی DIP مانند LM741CN متمایز میکند. این موضوع در زمان خرید و جایگزینی آی سی اهمیت زیادی دارد.
جمعبندی
اگر به دنبال یک آی سی LM741 با پکیج CDIP-8، رده Military Grade و محدوده دمایی گسترده هستید، LM741J گزینهای مناسب برای بررسی است. پیش از خرید، شماره فنی و نوع پکیج را با قطعه موردنیاز مدار خود تطبیق دهید.
منابع و لینکهای مرتبط
لینک داخلی
مشاهده محصولات مرتبط با آیسیهای آپ امپ و قطعات آنالوگ در وارناتک.
لینکهای خارجی معتبر
Texas Instruments – صفحه رسمی LM741J و دیتاشیت
DigiKey – مشخصات و اطلاعات فنی LM741J
Mouser – مشخصات و اطلاعات خرید LM741J
