آی سی درایور گیت  IR2110

آی سی IR2110 یک درایور گیت High-Side و Low-Side برای راه‌اندازی ماسفت‌های قدرت و IGBT است که در مدارهای سوئیچینگ و توان کاربرد گسترده‌ای دارد. این قطعه با داشتن دو کانال مستقل برای بخش High-Side و Low-Side، امکان کنترل ترانزیستورهای قدرت در ساختارهای نیم‌پل و مدارهای مشابه را فراهم می‌کند.

معرفی درایور گیت IR2110

IR2110 توسط International Rectifier توسعه یافته و در حال حاضر در سبد محصولات Infineon قرار دارد. این آی سی از فناوری HVIC استفاده می‌کند و دارای یک کانال شناور برای بخش High-Side است که امکان استفاده از ساختار Bootstrap را فراهم می‌کند.

یکی از ویژگی‌های مهم IR2110 امکان کارکرد بخش High-Side در ولتاژهای بالا تا 500 ولت است. به همین دلیل این قطعه در طراحی مدارهای قدرت، اینورترها، مبدل‌های سوئیچینگ و درایو موتور مورد استفاده قرار می‌گیرد.

ویژگی‌های فنی IR2110

این درایور گیت دارای دو کانال خروجی High-Side و Low-Side است و خروجی‌های آن برای راه‌اندازی گیت MOSFET و IGBT طراحی شده‌اند. ولتاژ تغذیه درایو گیت بین 10 تا 20 ولت بوده و ورودی‌های منطقی آن با منطق 3.3 ولت سازگار هستند.

دو کانال درایور High-Side و Low-Side

مناسب برای MOSFET و IGBT

ولتاژ کاری درایو گیت 10 تا 20 ولت

حداکثر ولتاژ High-Side برابر 500 ولت

جریان پیک خروجی تا حدود 2.5 آمپر

پشتیبانی از Bootstrap

مدار Under Voltage Lockout

ورودی Shutdown

سازگار با منطق 3.3 ولت

پکیج DIP-14 مناسب نصب Through-Hole

کاربرد IR2110 در مدارهای قدرت

IR2110 برای مدارهایی که به کنترل سریع ترانزیستورهای قدرت نیاز دارند، گزینه‌ای شناخته‌شده است. این قطعه می‌تواند برای راه‌اندازی ماسفت و IGBT در ساختارهای نیم‌پل، اینورتر، مبدل DC-DC، درایور موتور و منابع تغذیه سوئیچینگ استفاده شود.

استفاده در مدار نیم‌پل

یکی از کاربردهای متداول IR2110 کنترل دو کلید قدرت در ساختار Half-Bridge است. خروجی HO برای درایو سمت High-Side و خروجی LO برای درایو سمت Low-Side استفاده می‌شود.

استفاده در درایو MOSFET و IGBT

به دلیل توانایی تأمین و تخلیه جریان پیک مناسب برای گیت، IR2110 می‌تواند به‌عنوان واسط بین مدار کنترل منطقی و ترانزیستورهای قدرت استفاده شود.

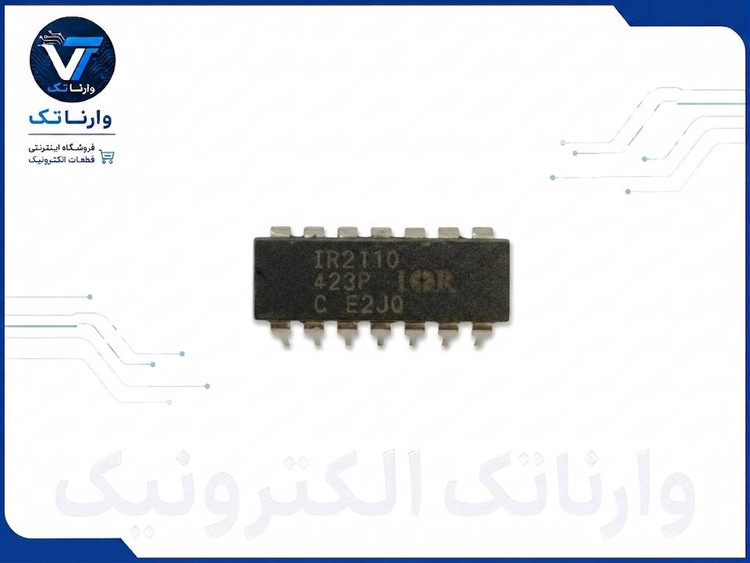

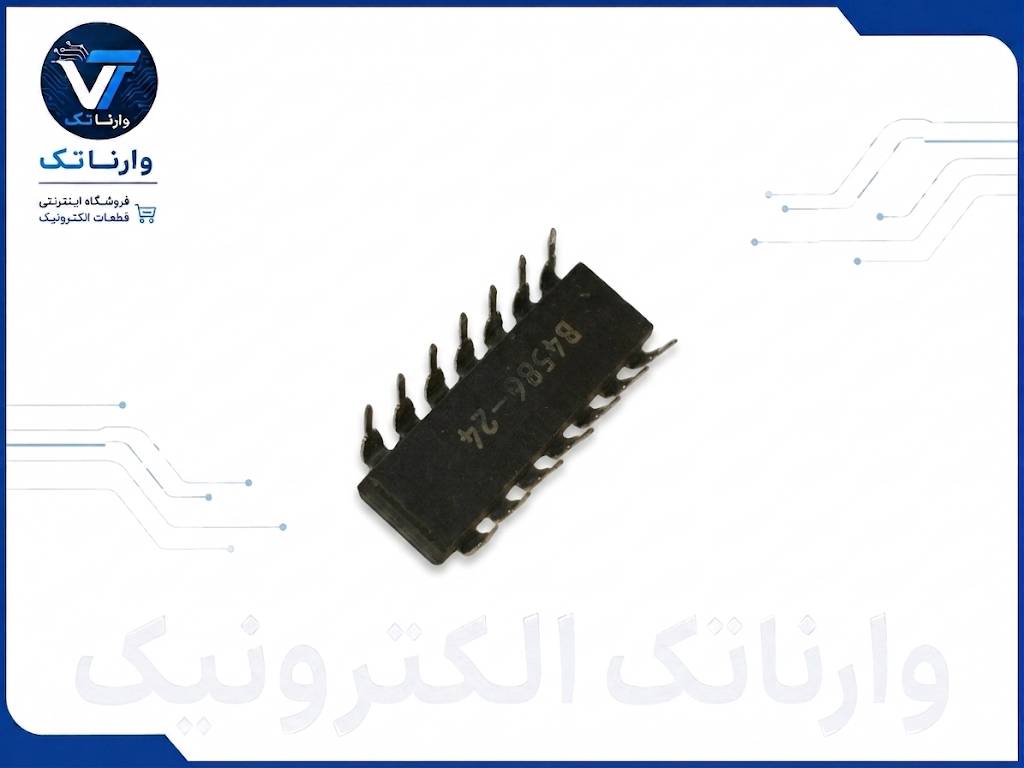

پکیج و نصب IR2110

نسخه IR2110 موردنظر در پکیج 14 پایه PDIP قرار دارد و برای نصب Through-Hole یا THT مناسب است. نسخه دیگری از خانواده این قطعه با نام IR2110S در پکیج 16 پایه SOIC عرضه شده است؛ بنابراین هنگام خرید باید پکیج قطعه با نیاز مدار مطابقت داده شود.

خرید IR2110 از وارناتک الکترونیک

اگر برای تعمیر یا طراحی مدارهای قدرت، اینورتر، درایور موتور، منبع تغذیه سوئیچینگ یا مدار نیم‌پل به یک درایور گیت High-Side و Low-Side نیاز دارید، IR2110 یکی از قطعات شناخته‌شده این خانواده است. پیش از خرید، پکیج، تعداد پایه‌ها و مشخصات قطعه موردنیاز مدار خود را بررسی کنید.
