نوع قطعه:مبدل دیجیتال به آنالوگ (DAC)
مدل:DAC0800LJ
رزولوشن:8 بیت
تعداد کانال DAC:1
DAC0800LJ

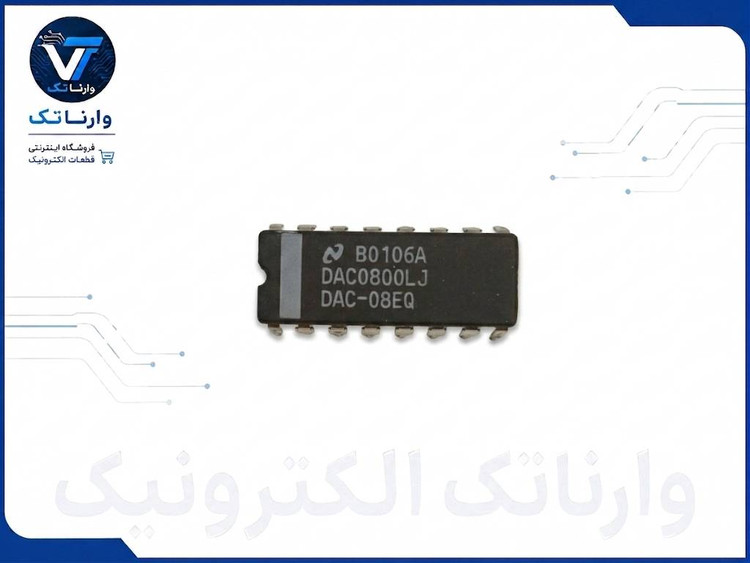

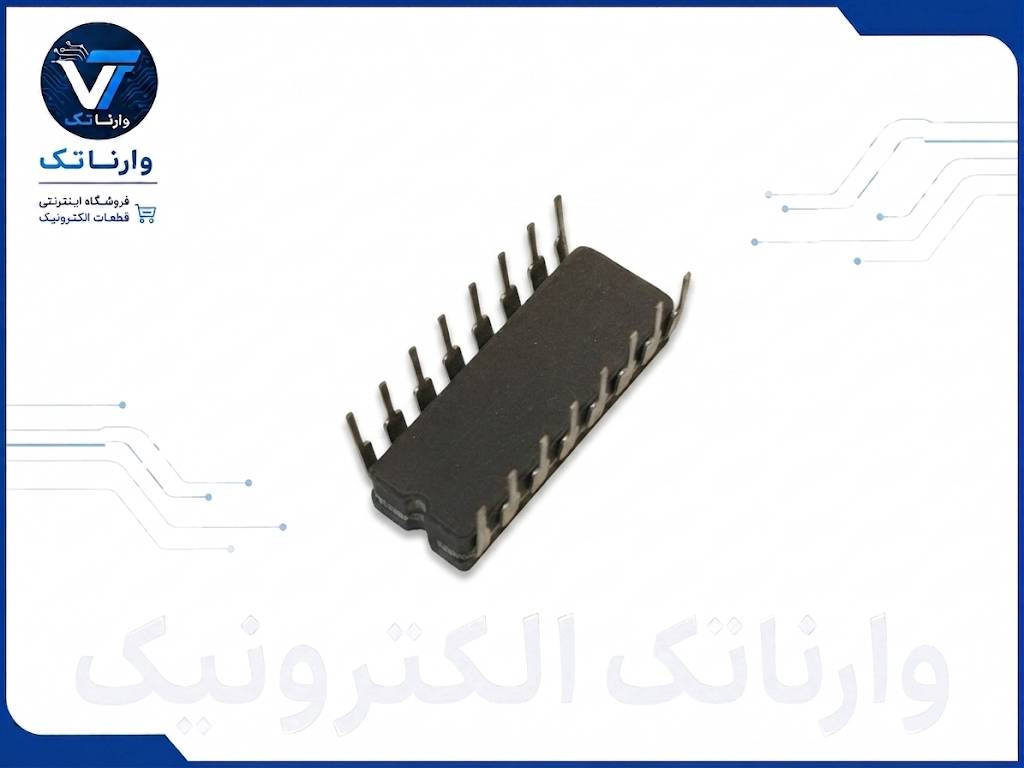

DAC0800LJ 8-Bit Digital to Analog Converter Ceramic CDIP-16
برند:Texas Instruments
مشخصات
نوع قطعه
مبدل دیجیتال به آنالوگ (DAC)
مدل
DAC0800LJ
رزولوشن
8 بیت
تعداد کانال DAC
1
نوع خروجی
جریان (Current Output)
نوع رابط
Parallel
نوع معماری
Multiplying DAC
پکیج
CDIP-16
نوع پکیج
DIP سرامیکی
تعداد پایه
16 پایه
نحوه نصب
Through-Hole
ولتاژ تغذیه
±4.5V تا ±18V
زمان Settling
حدود 100ns
خطای Full-Scale
±1 LSB
غیرخطی بودن
حدود ±0.1%
خروجی
جریان مکمل (Complementary Current Outputs)
حداکثر محدوده خروجی
-10V تا +18V
دمای کاری
55- تا 125+ درجه سانتیگراد
جریان مرجع
1 تا 4mA
مصرف توان
حدود 33mW در تغذیه ±5V
رده
Military / Extended Temperature
کاربرد
تبدیل سیگنال دیجیتال به آنالوگ، پردازش سیگنال، تجهیزات اندازهگیری و مدارهای کنترلی
توضیحات
آی سی DAC0800LJ مبدل دیجیتال به آنالوگ 8 بیتی
آی سی DAC0800LJ یک مبدل دیجیتال به آنالوگ (DAC) 8 بیتی با معماری Multiplying DAC است که توسط Texas Instruments تولید شده و در بستهبندی سرامیکی CDIP-16 ارائه میشود. این قطعه در رده نظامی (Military Grade) طبقهبندی شده و برای کاربردهای حساس صنعتی و نظامی طراحی شده است. در فروشگاه وارناتک میتوانید این قطعه را با ضمانت اصالت و قیمت مناسب تهیه کنید.
ویژگیهای کلیدی
- رزولوشن 8 بیت: دقت تبدیل دیجیتال به آنالوگ
- خروجی جریان مکمل: Complementary Current Outputs
- معماری Multiplying DAC: امکان تنظیم محدوده خروجی با ولتاژ مرجع
- زمان Settling: حدود 100 نانوثانیه
- دمای کاری: 55- تا 125+ درجه سانتیگراد
- رده نظامی: Military / Extended Temperature
کاربردها
این مبدل DAC در وارناتک برای کاربردهای زیر توصیه میشود:
- تبدیل سیگنال دیجیتال به آنالوگ در مدارهای کنترلی
- پردازش سیگنال در تجهیزات اندازهگیری
- مدارهای آنالوگ صنعتی و نظامی
- سیستمهای کنترل و اتوماسیون
دیتاشیت و مستندات فنی
برای مشاهده دیتاشیت کامل و مستندات فنی DAC0800LJ به دیتاشیت رسمی Texas Instruments مراجعه کنید. همچنین میتوانید سایر آیسیهای فروشگاه وارناتک را بررسی نمایید.
نقد و بررسی
نقد و بررسی DAC0800LJ در فروشگاه وارناتک
آی سی DAC0800LJ یک مبدل دیجیتال به آنالوگ 8 بیتی است که در رده نظامی (Military Grade) طبقهبندی میشود و توسط Texas Instruments تولید شده است. در این نقد و بررسی، ویژگیهای فنی و کاربردی این قطعه را در فروشگاه وارناتک بررسی میکنیم.
مزایا
- معماری Multiplying DAC: برخلاف DACهای معمولی، این قطعه با تغییر ولتاژ مرجع، محدوده خروجی را بهصورت خطی تغییر میدهد که انعطافپذیری بالایی در طراحی مدار فراهم میکند.
- خروجی جریان مکمل: دو خروجی جریان مکمل (Complementary Current Outputs) امکان طراحی مدارهای دیفرانسیلی را بدون نیاز به تقویتکننده اضافی فراهم میکند.
- زمان Settling سریع: با زمان تقریبی 100 نانوثانیه، مناسب برای کاربردهای با سرعت بالا است.
- دمای کاری گسترده: عملکرد در دمای 55- تا 125+ درجه سانتیگراد، این قطعه را برای محیطهای سخت صنعتی و نظامی مناسب میسازد.
- خطای کم: خطای Full-Scale در حد ±1 LSB و غیرخطی بودن حدود ±0.1%، دقت قابلقبولی برای بسیاری از کاربردها ارائه میدهد.
مقایسه با DACهای مشابه
در مقایسه با آیسیهای DAC دیگر در فروشگاه وارناتک، DAC0800LJ بهدلیل معماری Multiplying و رده نظامی، در دستهای متفاوت قرار میگیرد. اگر به رزولوشن بالاتر نیاز دارید، میتوانید سایر مدلهای TI را بررسی کنید.
نتیجهگیری
DAC0800LJ انتخاب مناسبی برای پروژههایی است که به مبدل DAC 8 بیتی با معماری Multiplying و قابلیت کار در دمای گسترده نیاز دارند. برای خرید این قطعه با ضمانت اصالت، به فروشگاه وارناتک مراجعه کنید.
