نوع قطعه:آمپلیفایر ابزارشناسی (Instrumentation Amplifier)
مدل:AD844AN
سازنده:Analog Devices
پکیج:DIP-8
AD844AN

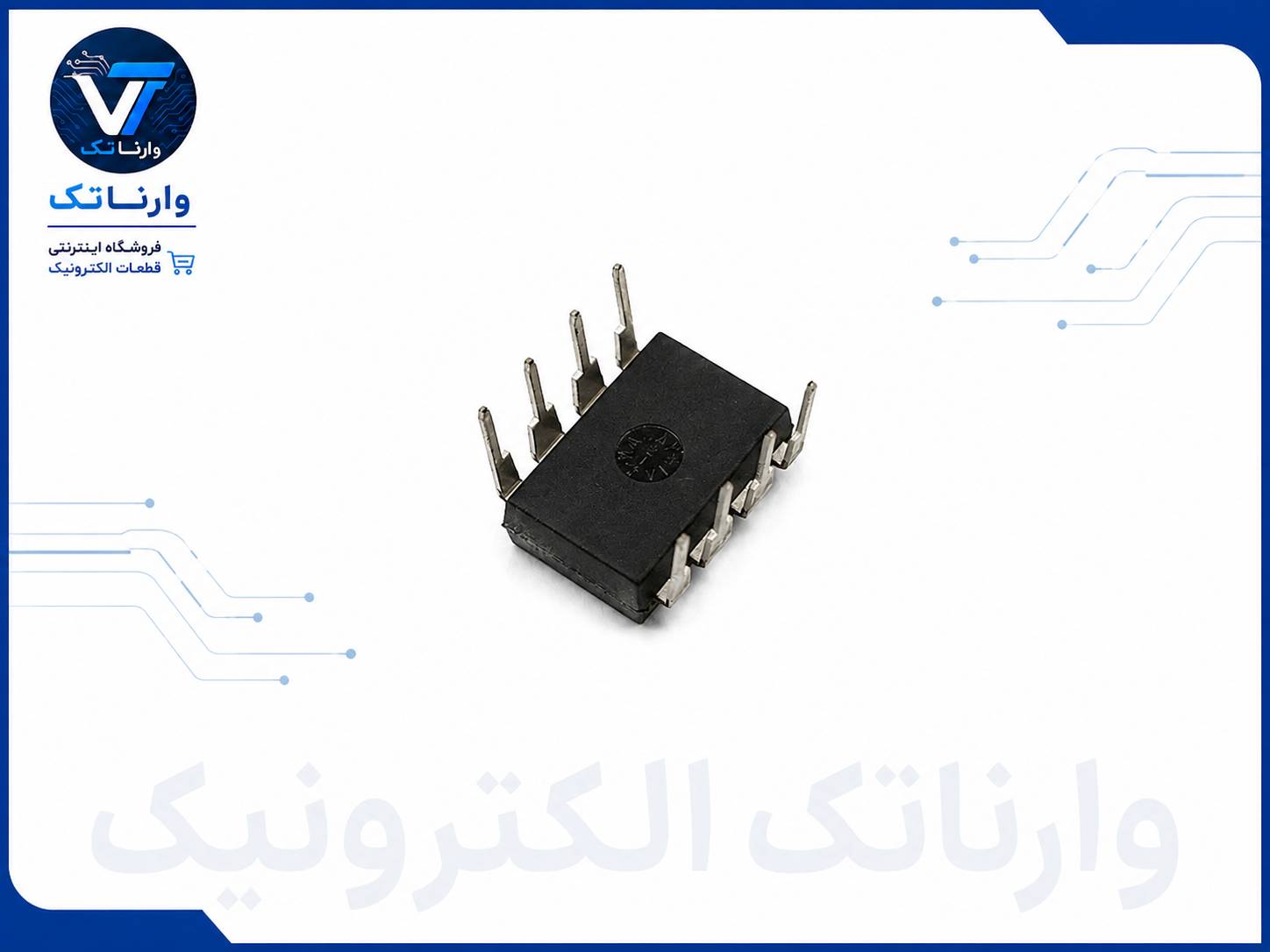

AD844AN High-Speed High-Precision Instrumentation Amplifier DIP-8
برند:Analog Devices
مشخصات
نوع قطعه
آمپلیفایر ابزارشناسی (Instrumentation Amplifier)
مدل
AD844AN
سازنده
Analog Devices
پکیج
DIP-8
نوع پکیج
Through-Hole
تعداد پایه
8 پایه
بهره قابل تنظیم
1 تا 1000
پهنای باند
1.2 MHz (در بهره 1)
CMRR
110 dB (معمول)
آفست ولتاژ ورودی
25 µV (حداکثر)
ضریب دمای آفست
0.5 µV/°C (حداکثر)
مقاومت ورودی
10 GΩ
ولتاژ تغذیه
±5V تا ±18V
نوسان خروجی
±13V (با تغذیه ±15V)
نرخ تغییرات (Slew Rate)
1.2 V/µs
نویز خروجی
1.2 µV p-p (0.1Hz تا 10Hz)
سرکوب ولتاژ تغذیه (PSRR)
130 dB
خطای بهره
0.01%
دمای کاری
0 تا 70 درجه سانتیگراد
کاربرد
اندازهگیری دقیق، پزشکی، صنعتی، مخابراتی و پردازش سیگنال
توضیحات

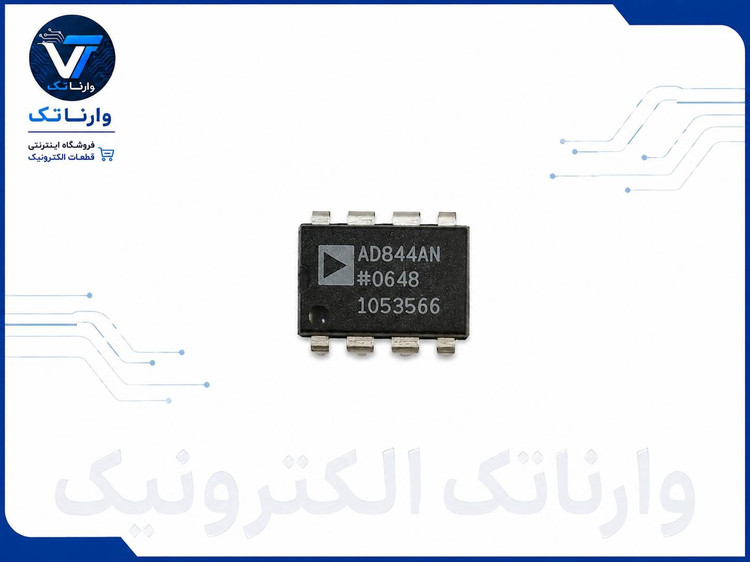

AD844AN آی سی آمپلیفایر ابزارشناسی DIP-8
AD844AN یک آمپلیفایر ابزارشناسی (Instrumentation Amplifier) با سرعت بالا و دقت بسیار بالا از شرکت Analog Devices است که در پکیج DIP-8 ارائه میشود. این قطعه برای کاربردهایی که نیاز به تقویت سیگنالهای ضعیف با نویز کم و نسبت سرکوب سیگنال مشترک (CMRR) بالا وجود دارد، ایدهآل است.
ویژگیهای کلیدی AD844AN
دقت و سرعت بالا
AD844AN با پهنای باند 1.2 مگاهرتز در بهره 1 و ضریب دمای آفست ورودی 0.5 میکروولت بر درجه سانتیگراد، یکی از دقیقترین و سریعترین آمپلیفایرهای ابزارشناسی در کلاس خود است. این ویژگیها آن را برای کاربردهای اندازهگیری دقیق و پردازش سیگنال با سرعت بالا مناسب میکند.
بهره قابل برنامهریزی
بهره AD844AN از 1 تا 1000 با یک مقاومت خارجی قابل تنظیم است. این انعطافپذیری امکان تطبیق با انواع سیگنالهای ورودی را بدون نیاز به تغییر مدار فراهم میکند.
نسبت سرکوب سیگنال مشترک (CMRR) بالا
با CMRR تا 110 دسیبل، AD844AN توانایی سرکوب نویزهای مشترک در محیطهای پر از تداخل الکترومغناطیسی را دارد. این ویژگی برای کاربردهای پزشکی، صنعتی و آزمایشگاهی حیاتی است.
مقاومت ورودی بسیار بالا
مقاومت ورودی 10 گیگا اهم تضمین میکند که سیگنال منبع ورودی به حداقل مقدار بارگذاری میشود و دقت اندازهگیری حفظ میگردد.
مشخصات فنی AD844AN
پارامترهای الکتریکی
ولتاژ تغذیه این قطعه از ±5 ولت تا ±18 ولت متغیر است. نوسان خروجی تا ±13 ولت با تغذیه ±15 ولت قابل دستیابی است. نرخ تغییرات (Slew Rate) برابر 1.2 ولت بر میکروثانیه و نویز خروجی 1.2 میکروولت p-p در بازه 0.1 تا 10 هرتز است.
پارامترهای دقت
آفست ولتاژ ورودی حداکثر 25 میکروولت، ضریب دمای آفست 0.5 میکروولت بر درجه سانتیگراد و خطای بهره 0.01 درصد از مهمترین پارامترهای دقت این قطعه هستند. سرکوب ولتاژ تغذیه (PSRR) نیز تا 130 دسیبل است.
پکیج و نصب
AD844AN در پکیج DIP-8 (Through-Hole) ارائه میشود که نصب آن روی بردهای PCB و breadboard بسیار آسان است. این پکیج برای پروتوتایپسازی و تولیدات با حجم متوسط مناسب است.
دیتاشیت AD844AN
برای مشاهده مشخصات فنی کامل، منحنیها و مدارهای پیشنهادی، به دیتاشیت رسمی AD844AN از Analog Devices مراجعه کنید. همچنین میتوانید فایل PDF دیتاشیت را مستقیم دانلود کنید.
کاربردهای AD844AN
کاربردهای پزشکی و بیومدیکال
به دلیل دقت بالا و CMRR عالی، AD844AN در دستگاههای ECG، EEG و سایر تجهیزات اندازهگیری بیوسینال بهکار میرود. توانایی تقویت سیگنالهای ضعیف با نویز کم، آن را برای این کاربردها ایدهآل میسازد.
کاربردهای صنعتی و اندازهگیری
در سنسورهای فشار، ترازوهای صنعتی، ترموکوپلها و سایر سنسورهای مقاومتی، AD844AN سیگنالهای ضعیف را با دقت بالا تقویت میکند. همچنین در سیستمهای کنترل فرآیند و تجهیزات آزمایشگاهی کاربرد گستردهای دارد.
کاربردهای مخابراتی و پردازش سیگنال
با پهنای باند 1.2 مگاهرتز، این قطعه در مدارهای مخابراتی، فیلترهای فعال و سیستمهای پردازش سیگنال آنالوگ نیز قابل استفاده است.
خرید AD844AN از فروشگاه وارناتک
فروشگاه وارناتک ارائهدهنده قطعات الکترونیکی اورجینال و با کیفیت است. AD844AN موجود در فروشگاه وارناتک با ضمانت اصالت کالا و قیمت مناسب عرضه میشود. برای مشاهده سایر آی سیهای الکترونیکی و قطعات الکترونیکی، از بخشهای مختلف فروشگاه وارناتک بازدید کنید.
همچنین میتوانید فروشگاه الکترونیک وارناتک را در موتورهای جستجو دنبال کنید تا از جدیدترین محصولات و تخفیفها مطلع شوید.
نقد و بررسی
نقد و بررسی AD844AN
مقایسه با رقبا
AD844AN در مقایسه با رقبا مانند INA128 و AD620، پهنای باند بالاتری (1.2 مگاهرتز در مقابل 100 کیلوهرتز) و CMRR بهتری ارائه میدهد. این ویژگیها آن را برای کاربردهای با سرعت بالا و دقت بالا برتر میسازد. البته قیمت بالاتر AD844AN در مقابل رقبا، یک محدودیت محسوب میشود.
مزایا
دقت بسیار بالا با آفست ورودی 25 میکروولت، پهنای باند 1.2 مگاهرتز، CMRR تا 110 دسیبل، بهره قابل تنظیم با یک مقاومت، مقاومت ورودی 10 گیگا اهم و پکیج DIP-8 آسان برای نصب، از مهمترین مزایای این قطعه هستند.
محدودیتها
قیمت بالاتر در مقایسه با آمپلیفایرهای ابزارشناسی عمومی، نیاز به تغذیه دوپلاری (±5V تا ±18V) و عدم پشتیبانی از تغذیه تکپلاری، از محدودیتهای AD844AN هستند. همچنین پکیج DIP-8 در مقایسه با SOIC-8 فضای بیشتری روی برد اشغال میکند.
نتیجهگیری
AD844AN انتخابی عالی برای مهندسان و علاقهمندان الکترونیک است که به آمپلیفایر ابزارشناسی با دقت و سرعت بالا نیاز دارند. این قطعه در فروشگاه وارناتک با ضمانت اصالت و قیمت مناسب در دسترس است. برای پروژههای حساس اندازهگیری، پزشکی و صنعتی، AD844AN یکی از بهترین گزینههای موجود در بازار است.
